电阻阻值“四色环”的读数规则


有关电阻器的知识,介绍了电阻阻值“四色环”的读数规则,通过几个实例来学习下“四色环”的读数规则及要求,有需要的朋友参考下。

四色环的读数规则

第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。

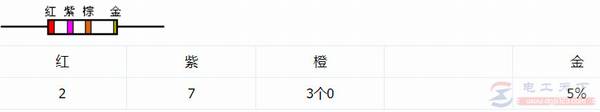

例1:

电阻阻值“四色环”的读数规则

阻值:27后面添加“3个0”即27000欧,误差5%。

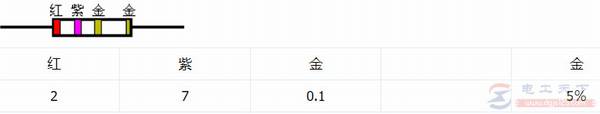

例2:第3环是金色

电阻阻值“四色环”的读数规则

阻值:27小数点向前移1位,即2.7欧姆,误差5%。

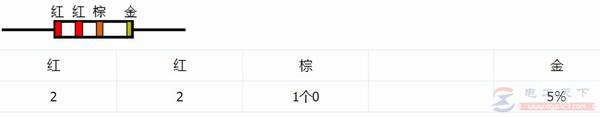

例3:

电阻阻值“四色环”的读数规则

阻值:22后面添加1个0即220欧姆,误差5%。

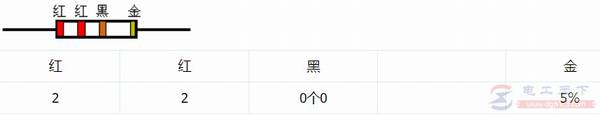

例4:

电阻阻值“四色环”的读数规则

例4中阻值为22欧。第三环“黑色”表示“0个零”,即表示数字后面不添加0。

实际上,第三环用数学形式表达就是10的N次方的倍率,前面的情况可分别写作:

27×10³=27000

22×10¹=220

22×10°=22

1000欧=1千欧,1000千欧=1兆欧。欧,即欧姆,符号是Ω;千欧:ΚΩ;兆欧:MΩ。

以上就是电阻阻值“四色环”的读数规则的相关知识,希望对大家有所帮助。
