有关电容式传感器的小知识，这里说一说电容传感器的三种结构类型，一是变极距型电容传感器，二是变面积型电容传感器，三是变介电常数型电容传感器，一起来学习下。

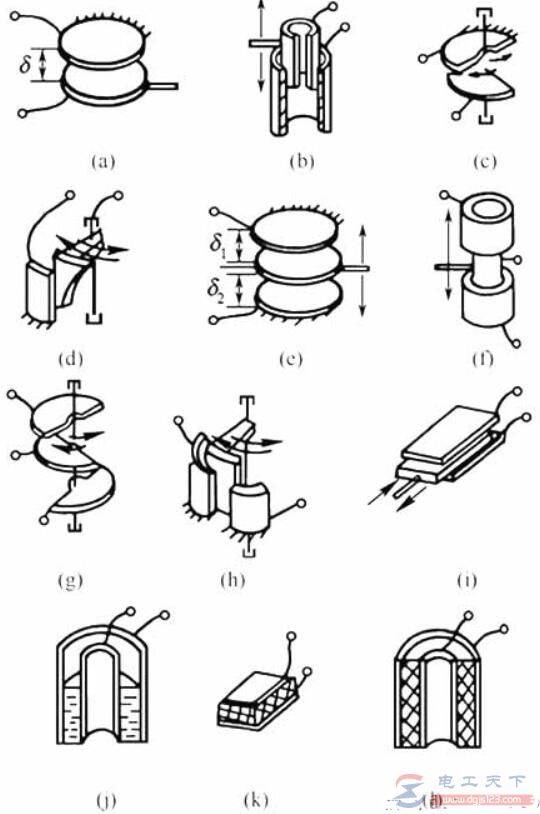

电容式传感器的结构类型

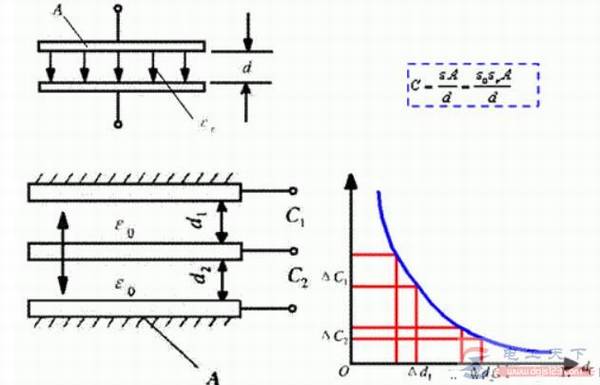

1、变极距型电容传感器
变极距(δ）型: (a)、(e)。
2、变面积型电容传感器
变面积型(A)型: (b)、(c)、(d)、(f)、(g) （h）。
（1）板状线位移：极板2可以左右移动。极板1固定不动。
（2）筒形：外圆筒不动，内圆筒在外圆筒内作上、下直线运动。
（3）角位移：极板2的轴由被测物体带动而旋转一个角位移θ度时，两极板的遮盖面积A↓→电容量↓。
如下图：
3、变介电常数型电容传感器
变介电常数(ε )型: (i)～(l)。
各种介质的相对介电常数不同，在电容器两极板间插入不同介质时，电容器的电容量会有不同。
主要作用：用来测量物位或液位，或测量位移大小。

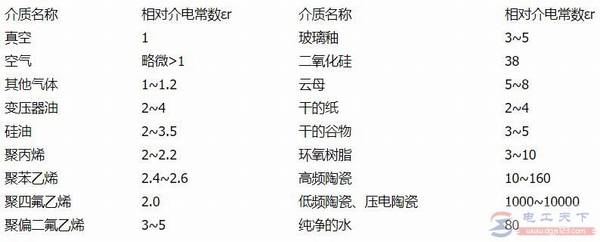

表1 几种介质的相对介电常数
以上就是电容式传感器的三种结构类型的相关知识，希望对大家有所帮助。
