电容传感器的原理及容量公式详解


有关电容传感器的工作原理,电容传感器作为一种测量用传感器,其工作原理是什么样的,电容器的容量公式及参数是什么样的,一起来了解下。

电容传感器的原理

电容传感器,又为电容物位计,它的电容检测元件是基于圆筒形电容器原理来工作的,圆筒形电容器由两个相互绝缘的同轴圆柱极板构成,在两个极板之间填充介质。

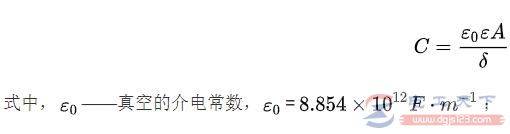

由物理学知识可知,在忽略边缘效应的情况下,平板电容器的电容量为:

电容传感器的原理及容量公式详解

ε——极板间介质的相对介电系数,在空气中,ε=1;

A——极板的重合面积,m2;

δ——两平行极板间的距离,m。

上式表明,当被测量δ,A或ε发生变化时,都会引起电容的变化。

保持其中两个参数不变,仅改变另一个参数,即可把该参数的变化变换为单一电容量的变化,再通过配套的测量电路,将电容的变化转换为电信号输出。

电容器的容量公式:C=2∏eL/lnD/d。

其中,ε表示两极板间介质的介电常数,L表示两极板之间相互重合的长度,D表示外面的圆柱形极板的直径,d表示里面的圆柱形极板的直径。

在固定情况下测量时,其D、d、e三个参量不会变,便可以根据测量的电容量,求得液位的高度。

以上介绍了电容传感器的原理,电容传感器在工作时,如何根据电容量来得到液位高度,希望对大家有所帮助。
