电阻式温度传感器怎么用?四点注意事项


有关电阻式温度传感器的使用注意事项,测阻值必须通过电流,但电流又会使电阻发热,使阻值增大,用电桥法测电阻时电桥的输出对角线有共模电压,用电位差计测电阻时,如果多个热电阻共用恒流源也有共模电压。

电阻式温度传感器的使用注意事项

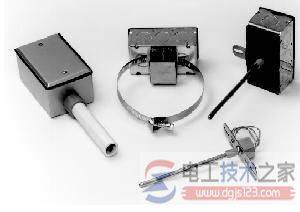

电阻式温度传感器怎么用?四点注意事项

1、测阻值必须通过电流,但电流又会使电阻发热,使阻值增大。(电阻式温度传感器)

为了避免这一因素引起的误差过大,应该尽量用小电流通过电阻。当然,电流太小以致电阻上的电压降过分微小,又会给测量带来困难。

一般认为通过电阻的电流不宜超过6mA,因为这对于Pt100 热电阻在850℃时的阻值390欧姆而言,其发热功率只有14mw,不致于引起显著误差。

2、用电桥法测电阻时电桥的输出对角线有共模电压。(电阻式温度传感器)

如果以电桥的电源负端为地线,电桥的两根输出导线对地都有电压,而两导线之间的差模电压才反映不平衡程度。这对于电子线路的设计提出一定的要求,或者对接地点有要求。

3、用电位差计测电阻时,如果多个热电阻共用恒流源也有共模电压。

多个热电阻都用四线制接法,其电流线可以串联,由同一恒流源供电,接电位差计的两根电压线贝分别切换到各个热电阻上,就可以多点巡回检测。但它的两根电压线上存在共模电压,而且共模电压的数值不等,如果接往计算机接口必须注意这个特点。

不同的测点,都用热电阻测温,分度号可以相同,也可以不同。由同一恒流源供电,电流都是I。各个极的两根电压线经多路开关按计算机的A/D转换部分,此处可用普通集成多路开关,但必须每次切换两根线。按固中接法,共模电压依次增高(相对于恒流源的负端而言)。

4、同样分度号的热电阻可以串联测多点平均温度。

用两线制接法,串联的热电阻数越多,总的RO也越大。热电阻不会遇到并联的情况,没有实用意义。
