整流二极管并联时怎么均流


整流二极管并联均流的实现方法

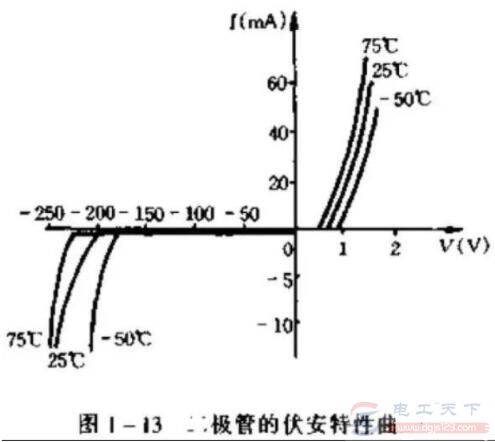

整流二极管的并联使用时,怎么实现均流是一个难题,主要原因是二极管是正温度系数的器件。当温度越高,二极管的导通电压越小。

整流二极管并联时怎么均流

比如有两个二极管D1, D2,两个二极管相同类型,相同规格。

如果两个二极管的散热能力完全一样,则二极管的温度完全一样,导通电压和导通电阻也一样,电流平均流过二极管。

如果两个二极管的散热条件不同,比如二极管D1附近空气对流比较差,或者周围比较多发热量大的器件等,导致D1散热比D2慢:

使得二极管D1的工作温度比D2高,D1的导通电压比D2低,电流更多流向D1,更大的电流导致D1温度进一步升高,就会形成恶性循环,最终所有电流都通过D1流过。

整流二极管是正温度系数的器件,所以不推荐并联扩流。如果确有需要,则要选择多个封装在一起、通过同一个散热片散热的的二极管组,使用各种方式来保证并联二极管的工作温度相同。

此外,还需要对二极管降额使用。
