热电阻温度传感器故障

一、热电阻的故障处理

热电阻温度测量系统故障判定方法与热电偶测温系统相似。

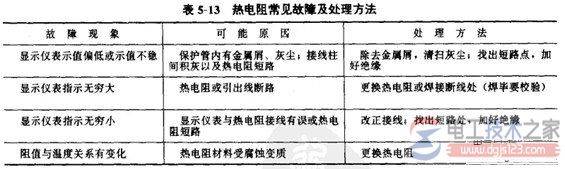

热电阻常见故障是电阻短路或断路,其中以断路为多,这是由于电阻较细所致。断路和短路极易判别,用万用表欧姆档可方便检查。在运行中常见故障及处理方法见表5-13.

【图】热电阻温度传感器故障与误差分析

二、热电阻的误差分析

热电阻测温产生的误差与热电偶测温产生误差的主要原因:

1、动态误差.由于电阻体体积较大,热容量大,其动态误差比热电偶大,这也制约了热电阻在快速测温中的应用。

2、连线电阻变化与热电阻阻值变化产生叠加,引起测量误差.应采用三线制接法予以消除。实现三线制连接,一定要从热电阻温度传感器的接线盒引出三根线,分别为A,B,B(C),前两根连接桥臂,后者连接电源;后两根连接接线盒同一接线柱。

3、热电阻通电发热引起误差.在实际测温中,热电阻流过电流使热电阻发热,从而引起误差。

三、热电阻的安装

热电阻的安装与热电偶的安装要求基本相同,相应参照即可。
