NPN与PNP传感器的接线方式


在使用plc时,与NPN、PNP传感器相连接时,正确的接线方式是怎么样的,NPN与PNP传感器与西门子plc、三菱plc的接线方式有什么不同,一起来了解下。

NPN与PNP传感器的接线方式

1、plc输入端类型

西门子plc输入端源型和漏型的定义:源型、漏型是根据plc接线端子上i点的电流流向来区分的。

西门子plc与三菱plc的定义相反,三菱plc定义:源型、漏型是根据com端电流流向来区分。

源型:电流从I点流出时,意为电流源头;

漏型:电流从I点流入时,意为电流流向处;

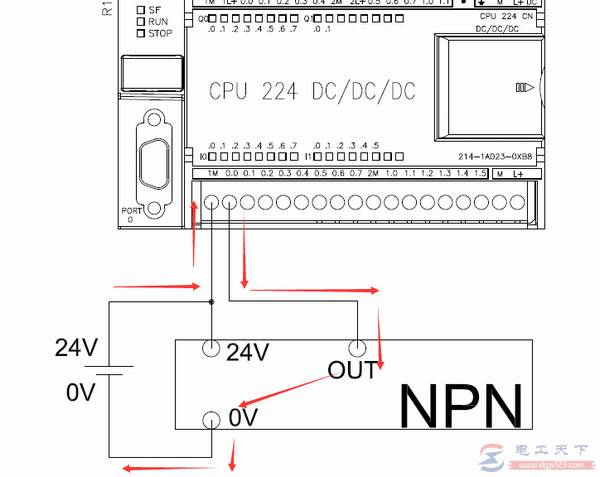

2、NPN传感器接入PLC

对于西门子PLC来说为源型输入接法。

电流走向:24V+----COM端----I0.0(电流从I点流出)----传感器out端----传感器0V端----0V。

如下图:

NPN与PNP传感器的接线方式

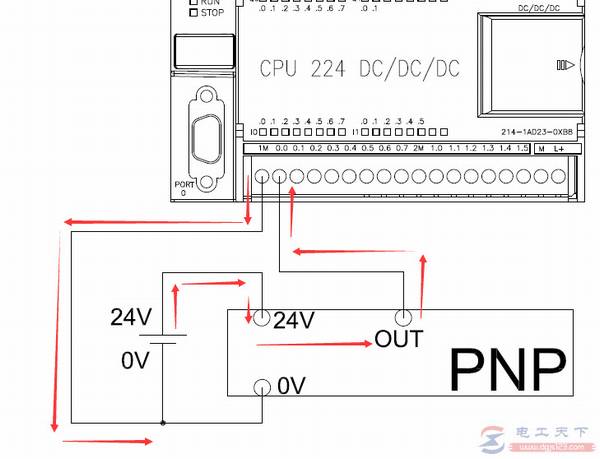

3、PNP传感器接入PLC

对于西门子PLC来说是漏型输入接法。

电流走向:24V+---传感器24V----传感器out端----I0.0(电流流入I点)----COM----0V。

如下图:

NPN与PNP传感器的接线方式

以上就是NPN与PNP传感器的接线方式,希望对大家有所帮助。
