三极管D13009k实物图及参数说明


本文介绍了三极管D13009k的相关知识,分享一个三极管D13009k的实物图,并列举了三极管D13009k的基本参数信息,包括三极管的材料、功耗、基极击穿电压、基极击穿电压等参数。

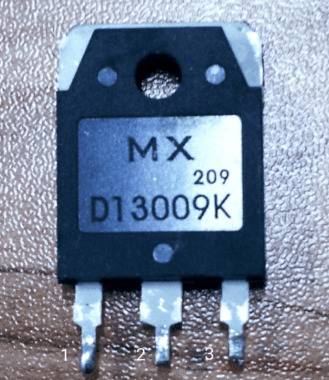

三极管D13009k的实物图

如下图:

三极管D13009k实物图及参数说明

管脚分布从左至右:1:b(基极) 2:c(集电极) 3:e(发射极)

三极管D13009k的基本参数

1、制造商产品编号: 3DD13009K

2、材料: Si(硅)

3、晶体管极性: NPN

4、功耗 (Pd): 120

5、集电极--基极击穿电压 (Ucb): 700

6、集电极--发射极击穿电压 (Uce): 400

7、发射极--基极击穿电压 (Ueb): 9

8、最大集电极电流 (Ic): 12

9、工作温度最高值 (Tj), °C: 150

9、最大工作频率 (ft): 4

10、输出电容 (Cc), pF:

11、直流电流增益 (hfe): 5

12、晶体管封装类型: TO220C_TO3PB

以上就是三极管D13009k的实物图,以及三极管D13009k的基本参数,希望对大家有所帮助。
