变色发光二极管是什么,有哪些分类


有关变色发光二极管的知识,介绍了变色发光二极管是可以把变换发光颜色的发光二极管,以及变色发光二极管的二种分类方法,感兴趣的朋友可以看一看。

变色发光二极管

1、定义

变色发光二极管是可以把变换发光颜色的发光二极管。

2、分类

(1)变色发光二极管按发光颜色种类分为双色发光二极管、三色发光二极管和多色(有红、蓝、绿、白四种颜色)发光二极管。

(2)变色发光二极管按引脚数量分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管。

变色发光二极管是什么,有哪些分类

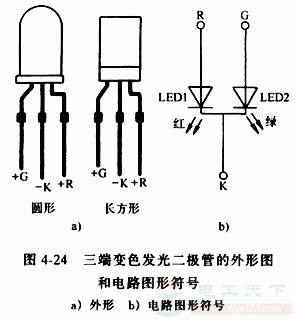

图4-24:三端变色发光二极管的外形和电路图形符号

变色发光二极管是什么,有哪些分类

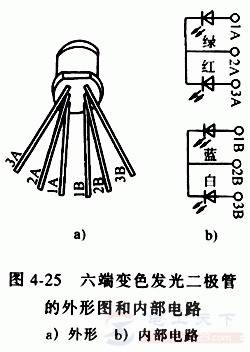

图4-25:六端变色发光二极管的外形和内部电路

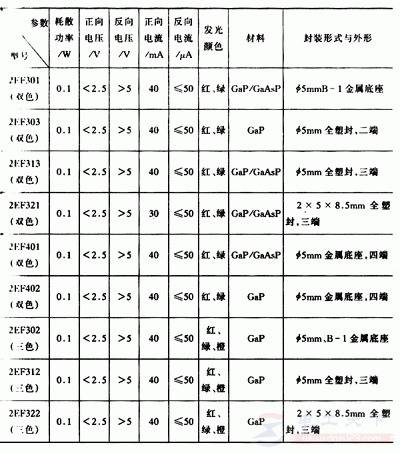

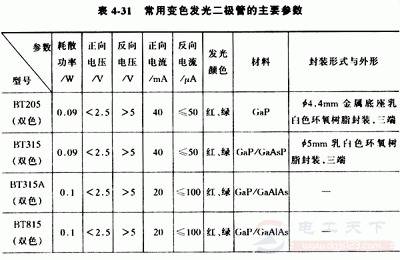

常见的双色发光二极管有2EF系列和TB系列,常见的三色发光二极管有2EF302、2EF312、2EF322等型号,见下表4-31。

变色发光二极管是什么,有哪些分类

变色发光二极管是什么,有哪些分类

变色发光二极管的连接方法

变色发光二极管一般分为双色和三色发光二极管。

双色发光管有三个极,一个为公共极,通常为负极,其他两极为正极,在电路中负极接地,其他两极分别由控制导通器件接电源正极,比如红绿双色发光二极管,红极接电源发红光、绿极接电源发绿光、两极同时接电源发黄光;三色发光二极管与此类似,只不过它是四个电极,一个公共负极极,其他为红、绿、蓝,三色电极为正极,电路接法和双色电路类似,但发光效果比双色发光二极管更加丰富。
