闪烁发光二极管的功能,电压控制型发光二极管的结构图


有关闪烁发光二极管的知识,闪烁发光二极管是一种特殊发光器件,主要由由CMOS集成电路和发光二极管组成,来看下闪烁发光二极管的功能,以及电压控制型发光二极管的结构图。

闪烁发光二极管

1、定义

闪烁发光二极管(BTS)是一种由CMOS集成电路和发光二极管组成的特殊发光器件。

2、功能

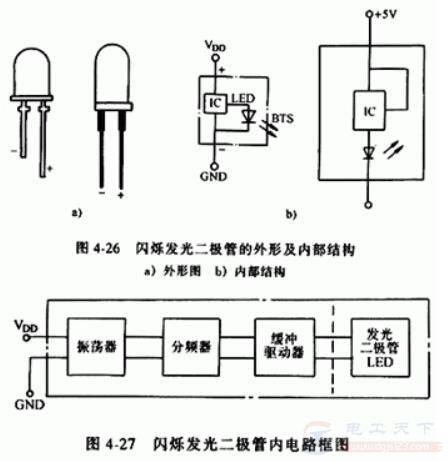

闪烁发光二极管主要用于报警指示及欠压、超压指示。其外形、内部结构图及内电路框图见图4-26和图4-27。

闪烁发光二极管在使用时,无须外接其它元件,只要在其引脚两端加上适当的直流工作电压(5V)即可闪烁发光。

闪烁发光二极管的功能,电压控制型发光二极管的结构图

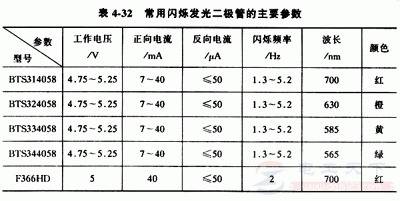

表4-32:几种常用闪烁发光二极管的主要参数。

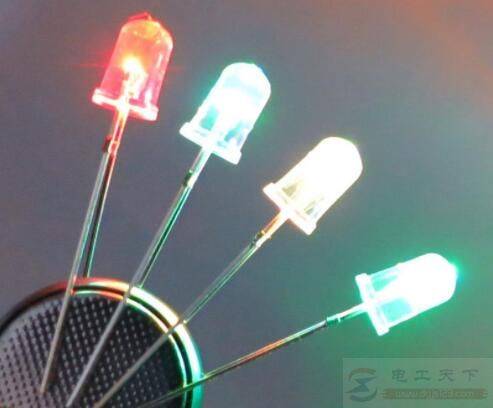

电压控制型发光二极管

闪烁发光二极管的功能,电压控制型发光二极管的结构图

普通发光二极管属于电流控制型器件,在使用时需串接适当阻值的限流电阻。电压控制型发光二极管(BTV)是将发光二极管和限流电阻集成制作为一体,使用时可直接并接在电源两端。

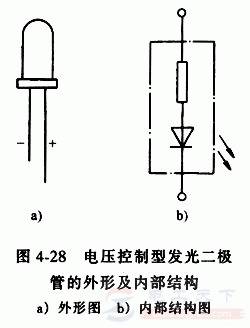

图4-28:电压控制型发光二极管的外形胩内部结构图。

闪烁发光二极管的功能,电压控制型发光二极管的结构图

电压控制型发光二极管的发光颜色有红、黄、绿等,工作电压有5V、9V、12V、18V、19V、24V共6种规格。

闪烁发光二极管的功能,电压控制型发光二极管的结构图

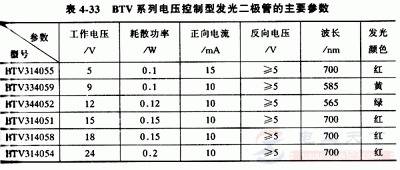

表4-33:BTV系列电压控制型发光二极管的主要参数。

发光二极管的结构图

闪烁发光二极管的功能,电压控制型发光二极管的结构图

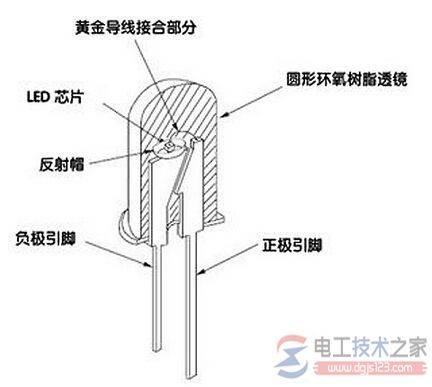

有关发光二极管的结构图,包括黄金导线接合部分,LED芯片,反射帽,正极引角与负极引角,非常清晰直观的二极管结构图,一起来了解下。
