相同贴片大小电容能否替换的问题


有关贴片电容的使用问题,当电路板上一个贴片电容出现故障后,能不能用相同贴片大小的电容进行替换,如果直接替换会存在什么问题,下面电工天下小编带大家来了解下。

相同贴片大小电容的替换问题

电容替换不能只看封装

电容的贴片大小相同只说明封装一样,贴片电容的封装有0402、0603、0805等,由下图可知内存条电容封装为0603规格。

相同贴片大小电容能否替换的问题

电容替换不能只看封装,还要看耐压、容量等,不过内存条的工作电压较低,一般1.8V、1.5V、1.35V等,贴片电容最小耐压一般都在6.3V以上,因此耐压上没有问题,耐压高电容可替换耐压小的电容。

其次是容值,内存条上的电容一般都是104滤波电容,即容值为100nF(0.1μF),这种规格的电容很多电路板上都有,在集成电路芯片电源旁,基本上都是104电容。

因此,最好寻找最靠近集成电路芯片电源旁边的电容换上。

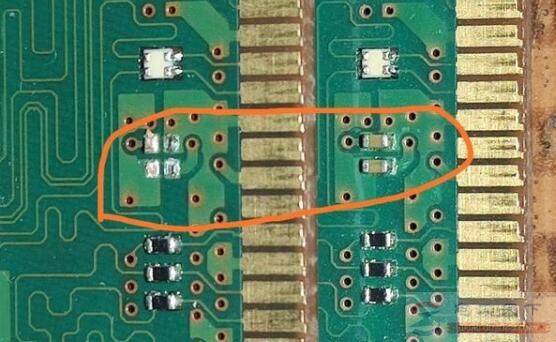

下图中基本都是100nF电容。

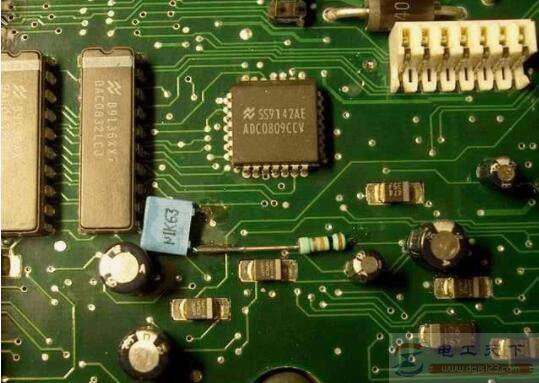

相同贴片大小电容能否替换的问题

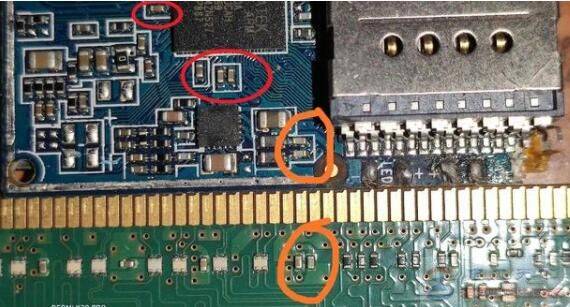

如果从手机主板上拆,最好找集成芯片附近的电容,比如下图红圈的地方为最好。

相同贴片大小电容能否替换的问题

如果手上有万用表,最好测量下容值,避免更换了相差较大的电容,影响使用效果。
