色环电阻阻值如何识别?色环电阻识别方法图文教程


有关色环电阻阻值的识别方法,色环电阻是电阻的一种,色环电阻有十二种标示颜色,色环电阻分四环和五环,如何快速识别色环电阻值呢,色环电阻阻值的识别方法与技巧,供大家参考。

色环电阻阻值的识别方法

>>推荐:色环电阻识别方法大全

1)鼠标出问题了,经常罢工,重启又可用。

有时它会擅自满屏乱跑。拆之,用目测大法,发现一个标有104的“药片电容”脸色有点苍白(它的同类都是棕色的),还有一个色环电阻脸色也不太好。

用万用表二极管蜂鸣档量此色环电阻,发出“滋…”的响声(阻值在75欧以下时,表的正常叫法应该是清脆地‘滴…’)。色环电阻坏了?

2)色环电阻是电阻的一种,是电子电路中最常用的电子元件之一,采用色环来表示电阻的阻值和误差。

特点:在电阻表面涂上一定颜色的色环,代表这个电阻的阻值。

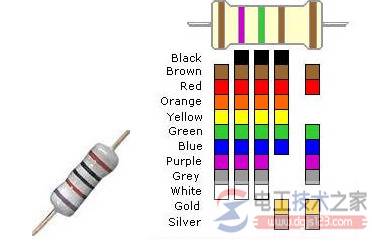

色环电阻长得比较丑(如下图),阻值的识别方法也比较复杂——棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0,金5% 银10%(口诀:棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是零,金五银十表误差)。

PS:棕色在表示误差时的误差为1%,无色的误差为20%,另外偶尔还有以绿色代笔误差的,绿色的误差为0.5%。精密电阻通常用于军事,航天等方面。

色环电阻阻值如何识别?色环电阻识别方法图文教程

色环电阻及十二种标示颜色:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金5% 银10%

3)色环电阻分四环和五环,普通的为四色环,高精密的用五色环表示(精密电阻通常用于军事、航天等方面),另外还有六色环表示的(此种产品只用于高科技产品,价格十分昂贵)。

四色环电阻用四条色环表示阻值,从左向右数,第一道色环表示阻值的十位数字,第二环是个位数字,第三环是乘方数(0的个数),第四环表示阻值允许的误差(精度)。比如,一个四色环电阻的第一环为棕色(代表1)、第二环为黑色(代表0)、第三环为红色(代表2)、第四环为金色(代表±5%的误差),那么这个电阻的阻值应该是10×102=1000Ω,阻值误差范围为±5%。

五色环电阻也类似,从左向右数,第一道色环表示阻值的百位数字,第二环是十位数字,第三环是个位数字,第四环是乘方数(0的个数),第五环表示阻值允许的误差(精度)。

比如,一个五色环电阻的第一环为棕色(代表1)、第二环为黑色(代表0)、第三环为紫色(代表7)、第四环为红色(代表2)、第五环为金色(代表±5%的误差),那么这个电阻的阻值应该是107×102=10700Ω,阻值误差范围为±5%。

至于六色环电阻,前五个色环的表示方法和五色环电阻一样,只是多了一环(第六个色环)来表示该电阻的温度系数。

4)色环电阻阻值的识别方法技巧如下(源自百度百科):

技巧1:先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。

技巧2:棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别。比如,对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。

比如一个电阻的色环读序:棕、黑、黑、黄、棕,其值为:100×10000=1MΩ,误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×1Ω=140Ω,误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。

5)知道了色环电阻阻值的识别方法,再瞄瞄我的鼠标电路板上的四色环电阻,颜色分别是蓝棕黑金,即61×10=61Ω,误差为5%(即这个电阻的阻值从57到64Ω都是正常)。用万用表的电阻档测得此电阻的阻值为68.8Ω,貌似基本上正常,我没拆下这个电阻,不知这样测准不准。既然不是电阻的问题,难道是“药片电容”坏了?

识别顺序

色环电阻识别方法图

色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:

技巧1:先找标志误差的色环,从而排定色环顺序。

最常用的表示电阻误差的颜色:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。

技巧2:棕色环是否是误差标志的判别。

棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。

在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×10000=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×1Ω=140Ω,误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。

色环电阻值的识别方法

色环电阻阻值如何识别?色环电阻识别方法图文教程

色环电阻阻值如何识别?色环电阻识别方法图文教程

在早期,一般当电阻的表面不足以用数字表示法时,就会用色环标示法来表示电阻的阻值、公差、规格。 主要分两部分。

第一部分:靠近电阻前端的一组是用来表示阻值。

两位有效数的电阻值,用前三个色环来代表其阻值,如:39Ω,39KΩ,39MΩ。

三位有效数的电阻值,用前四个色环来代表其阻值,如:69.8Ω,698Ω,69.8KΩ,一般用于精密电阻的表示。

第二部分:靠近电阻后端的一条色环用来代表公差精度。

第一部分的每一条色环都是等距,自成一组,容易和第二部分的色环区分。

三色环电阻:

第一色环是十位数,第二色环是个位数,第三色环代表倍率。用前三个色环来代表其阻值,如:39Ω,39KΩ,39MΩ。

四色环电阻

四个色环电阻的识别:第一、二环分别代表两位有效数的阻值;第三环代表倍率;第四环代表误差。

例子:
棕 红 红 金
其阻值为12×10^2=1.2kΩ 误差为±5%
误差表示电阻数值,在标准值1200上下波动(5%×1200)都表示此电阻是可以接受的,即在1140-1260之间都是好的电阻。
带有四个色环的其中第一、二环分别代表阻值的前两位数;第三环代表倍率;第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内,例如是几点几K、还是几十几K的,再将前两环读出的数"代"进去,这样就可很快读出数来。

五色环电阻

五个色环电阻的识别:第一、二、三环分别代表三位有效数的阻值;第四环代表倍率;第五环代表误差。 如果第五条色环为黑色,一般用来表示为绕线电阻器,第五条色环如为白色,一般用来表示为保险丝电阻器。如果电阻体只有中间一条黑色的色环,则代表此电阻为零欧姆电阻。

例:红 红 黑 棕 金
其电阻为 220×10^1=2.2KΩ 误差为±5%
第一色环是百位数,第二色环是十位数,
第三色环是个位数,第四色环是应乘颜色次幂颜色次,

第五色环是误差率。

首先,从电阻的底端,找出代表公差精度的色环,金色的代表5%,银色的代表10%。上例中,最末端色环为金色,故误差率为5%。再从电阻的另一端,找出第一条、第二条色环,读取其相对应的数字,上例中,前三条色环都为红红黑,故其对应数字为红2、红2、黑0,其有效数是220。再读取第四条倍数色环,棕1。

因此,我们得到的阻值是220×10^1=2.2KΩ。即阻值在2090-2310之间都是好的电阻。 如果第四条倍数色环为金色,则将有效数乘以0.1。如果第四条倍数色环为银色,则乘以0.01。

六色环电阻

六个色环电阻的识别:六色环电阻前五色环与五色环电阻表示方法一样,第六色环表示该电阻的温度系数。

电阻色环表_色环电阻识别方法

色环电阻

色环电阻是电子电路中最常用的电子元件,色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环,用来区分电阻的阻值。
保证在安装电阻时不管从什么方向来安装,都可以清楚的读出它的阻值。

色环电阻的基本单位有:欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)。1兆欧(MΩ)=1000千欧(KΩ)=1000000欧(Ω)。

平常使用的色环电阻可以分为四环和五环,通常用四环。其中四环电阻前二环为数字,第三环表示阻值倍乘的数,最后一环为误差;五环电阻前三环为数字,第四环表示阻值倍乘的数,最后一环为误差。

误差通常也是金、银和棕三种颜色,金的误差为5%,银的误差为10%,棕色的误差为1%,无色的误差为20%。

另外,偶尔还有以绿色代笔误差的,绿色的误差为0.5%。精密电阻通常用于军事,航天等方面。

色环电阻在最早期是为了帮助人们分辨阻值,因为色环电阻比较大,在当今高度集成的情况下,色环电阻已经用的比较少了。

色环电阻阻值如何识别?色环电阻识别方法图文教程

电阻色环表
有一个小口决:棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是零,金五银十表误差。

   黑
   棕    红    橙    黄    绿    蓝    紫    灰    白    金     银
   0    1    2    3    4    5    6    7    8    9   5%   10%

色环电阻阻值如何识别?色环电阻识别方法图文教程

四色环电阻:前二条色环用来表示阻值,第三环表示数字后面添加“0”的个数,这三条色环是相隔比较靠近的,而第四环相对距离较大,这是表示误差的。如果电阻色环不好分辩出那个是第一个色环,最简单的方法就是“第四环”不是金色就是银色,而其它颜色会出现的银少(只对四环电阻有用,五环电阻不适用)。

例如:
1、红,黄,棕,金  24*10=240欧金 误差为5%
2、绿,红,黄,银  52*10000=520K欧 误差为10%

五色环电阻:第一道色环表示阻值的第一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值的第三位数字,第四道色环表示阻值的倍乘数;第五道色环表示误差范围。一般五环电阻是相对较精密的电阻。

例如:
1、红,红,黑,黑,棕 220*1=220欧  误差为1%
2、紫,红,棕,红,绿 521*100=52.1K欧  误差为0.5%
六色环电阻:就是指用六色环表示阻值的电阻,六色环电阻前五色环与五色环电阻表示方法一样,第六色环表示该电阻的温度系数。只在有特定要求的场合下的电子产品才会使用,一般使用非常少。

附1,如何识别五色环电阻?

棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差

色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:

技巧1: 先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。

技巧2: 棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

技巧3: 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω,误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。

一般的家庭电器使用碳膜电阻较多,因为它成本低廉。金属膜电阻精度要高些,使用在要求较高的设备上。水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。

小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很重要的一步。电阻阻值的单位是欧姆。-- 电工技术之家

色环电阻分为四色环和五色环,先说四色环。顾名思义,就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字,如下:

棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差

各色环表示意义如下:

第一条色环:阻值的第一位数字;

第二条色环:阻值的第二位数字;

第三条色环:10的幂数;

第四条色环:误差表示。

例如:电阻色环:棕绿红金, 第一位:1; 第二位:5;第三位:10的幂为2(即100); 误差为5%; 即阻值为:15×100=1500欧=1.5千欧=1.5K

还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下:

第一条色环:阻值的第一位数字;

第二条色环:阻值的第二位数字;

第三条色环:阻值的第三位数字;

第四条色环:阻值乘数的10的幂数;

第五条色环:误差(常见是棕色,误差为1%)

有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环,读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10的多少次方,例如某电阻色环电阻顺序为:红(2)-黑(0)-黑(0)-黑-棕,则它表示该电阻阻值为:200×100Ω。再如棕-黑-黑-红-棕,表示该电阻阻值为:100×102Ω=10000Ω=10KΩ。可见,四色环电阻误差为5-10%,五色环常为1%,精度提高。 电工:www.dgjs123.com

例如:有电阻:黄紫红橙棕 ,前三位数字是:472, 第四位表示10的3次方,即1000, 阻值为:472×1000欧=472千欧(即472K)。

附2,色环电阻误差识别方法

一、色环电阻误差也称为允许误差,指色环电阻的实际阻值对于标称值的最大允许偏差范围。

误差代码:F、 G、 J、 K…...,(常见的误差范围是:0.05%,0.1%,0.25%,0.5%,1%,2%,5%,10% 等)。

二、表示方法。

1、四色环电阻。就是指用四条色环表示阻值的电阻。从左向右数,第一道色环表示阻值的最大一位数字,第二道色环表示阻值的第二位数字,第三道色环表示阻值倍乘的数,第四道色环表示阻值允许的偏差(精度)。

2、五色环电阻。就是指用五色色环表示阻值的电阻,从左向右数,第一道色环表示阻值的最大一位数字,第二道色环表示阻值的第二位数字,第三道色环表示阻值的第三位数字,第四道色环表示阻值的倍乘数,第五道色环表示误差范围。

三、色环电阻的对照关系:
颜色 数字 倍率 允许误差
棕 1 10^1 (+ -)1%
红 2 10^2 (+ -)2%
橙 3 10^3
黄 4 10^4
绿 5 10^5 (+ -)0.5%
蓝 6 10^6 (+ -)0.25%
紫 7 10^7 (+ -)0.1%
灰 8 10^8
白 9 10^9
黑 0 10^0
金 10^-1 (+ -)5%
银 10^-2 (+ -)10%
无色 (+ -)20%

四、例如,一个五色环电阻,第一环为红(代表2)、第二环为红(代表2)、第三环为黑(代表0)、第四环为黑(代表1倍)、第五环为棕色(代表充许误差±1%),则其阻值为220Ω×1=220Ω,误差范围为±1%。
