四极法测量土壤电阻率的方法详解


1、四极法测量土壤电阻率的步骤

(1)在测量区沿直线等距离插入四根金属电极,电极彼此相距S米,S米为测量深度,插入地表深度为1/20S为宜。

(2)将仪表稳定平放地面,调整仪表指针在标准黑线上。

(3)打开C2和P2连接片,四根导线分别连接到相应的电极上。

(4)倍率开关置于X10档,转动手摇发电极(120转/分)同时旋转测量标度盘旋纽使指针对准标准黑线,如小于1,倍率减小一挡,(倍率标度在3挡X10,X1,X0.1)至得到准确值,R=倍率挡值X测量标度盘读数。

(5)计算ρ=2πsRρ为Sm深土壤电阻率。

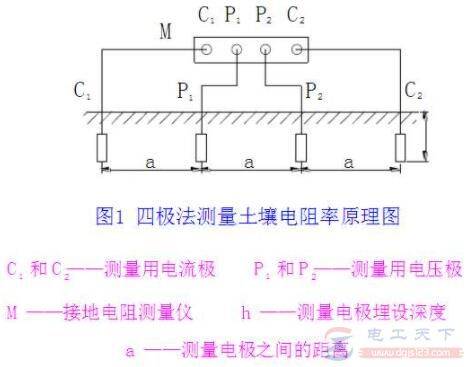

土壤的电阻率可以用四极接地电阻仪,即交流四极法测量,其工作原理:

土壤电阻率的计算公式

P=2πaR

P:土壤电阻率,Ω.cm或Ω.m;

R:测量出的阻值,Ω;

a:四支金属探针之间距离cm或m;

要求探针进入土深度小于5%为准,这个值一般都需要检测,以当地测出的土壤电阻率为主。

四极法测量土壤电阻率的方法详解

2、四极法测量的注意事项

(1)a 的取值为接地体的埋设深度。a 一般取 5m,对于基础较深的大楼其基础作为接地体一部分的,则 a 可取10m;

(2)四根极棒布设在一条直线上,极棒的间距相等为 a;

(3)在接线时,将仪表上的P2、C2接线端子间的短路片断开;

(4)极棒与仪表上接线端子的连接顺序不能颠倒;

(5)各极棒的打入地下深度不应超过极棒间距 a的 1/20;

(6)为了避免地下埋设的金属物对测量造成的干扰,在了解地下金属物位置的情况下,可将接地棒排列方向与地下金属物(管道)走向呈垂直状态。
