电阻器的二大作用:限流和降压


有关电阻器的知识,在电路中电阻器主要有二大作用,一是限流,二是降压,本文给出了电阻器用作限流的电路,以及电阻器用作降压的电路,供大家学习参考。

电阻器的主要作用

限流和降压

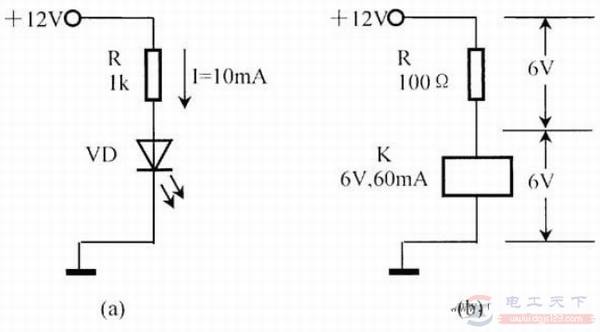

图(a)为电阻器用作限流的电路。从欧姆定律I=U/R可知,当电压U一定时,流过电阻器的电流I与其阻值R成反比。由于限流电阻R的存在,将发光二极管VD的电流限制在10mA。

图(b)为电阻器用作降压。当电流流过电阻器时,必然会在电阻器上产生一定的压降,压降大小与电阻值R及电流I的乘积成正比,即:U=IR。

利用电阻器的降压作用,可以使较高的电源电压适应元器件工作电压的要求。

电阻器的二大作用:限流和降压

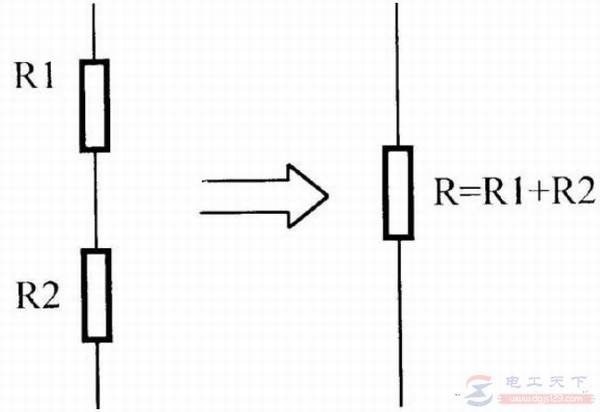

没有合适阻值的电阻器时,可以将若干电阻器串、并联使用。若干电阻器串联后,其总阻值等于各电阻器阻值之和。例如,R1、R2串联后,其总阻值R=R1+R2。

电阻器的二大作用:限流和降压

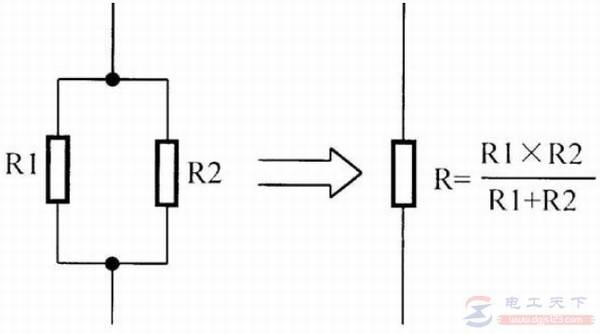

若干电阻器并联后,其总阻值的倒数等于各电阻器阻值倒数之和。例如,R1、R2并联后,其总阻值R=R1×R2/(R1+R2)。

电阻器的二大作用:限流和降压

以上就是电阻器的二大作用,希望对大家有所帮助。
