电阻器阻值的二种标识方法


有关电阻器阻值的相关知识,介绍了电阻器上阻值的二种标示方法,一种是直标法,一种是色环法,那么在电阻器上这些阻值是如何标识出来的,下面就来了解下。

电阻器阻值的标识方法

电阻器的二大参数,一个是电阻值,一个是额定功率。电阻值,又称为阻值,基本单位是欧姆,简称欧(Ω)。电阻值的常用单位有千欧(kΩ)和兆欧(MΩ)。

以下是二者间的换算关系:1MΩ=1000kΩ,1kΩ=1000Ω。

电阻器上阻值的标示方法有二种:一种是直标法,比如5.1Ω的电阻器上印有“5.1”或“5R1”字样;6.8kΩ的电阻器上印有“6.8k”或6k8”字样。

电阻器阻值的二种标识方法

第二种是色环法,在电阻器上印有4或5道色环表示阻值等。对于4环电阻器,第1、2环表示两位有效数字,第3环表示倍乘数,第4环表示允许偏差,如左图。对于5环电阻器,第1、2、3环表示三位有效数字,第4环表示倍乘数,第5环表示允许偏差。

电阻器阻值的二种标识方法

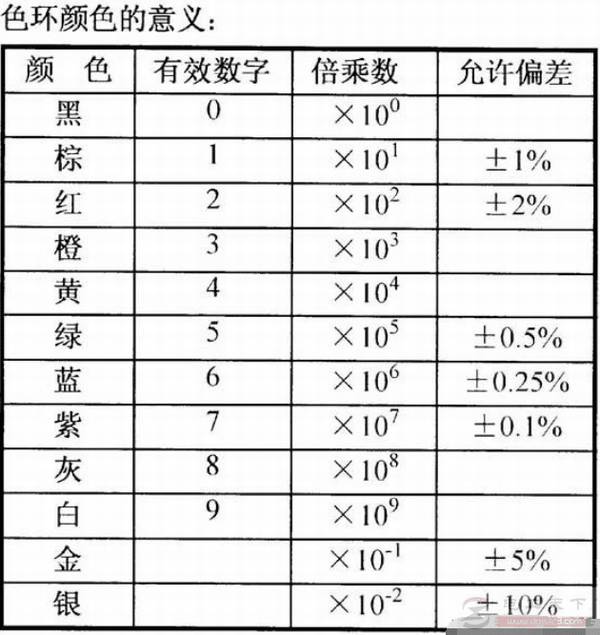

色环一般采用黑、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银12种,其代表的含义见下表:

电阻器阻值的二种标识方法
