电阻器的分类

电阻器,简称为电阻,这是一种最基本、最常用的电子元件。

根据制造材料和结构的不同,电阻器分为多种类型,常见的主要有:碳膜电阻器、金属膜电阻器、有机实芯电阻器、线绕电阻器、固定抽头电阻器、可变电阻器、滑线式变阻器、片状电阻器等。

在业余电子制作中,一般常用碳膜或金属膜电阻器。

电阻器的分类,电阻器的文字与图形符号

电阻器的文字符号与图形符号

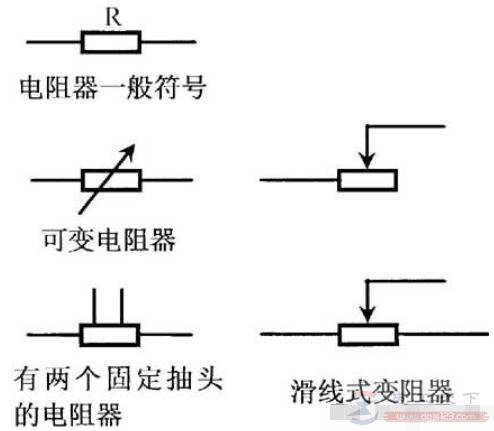

电阻器的文字符号为“R”,图形符号如下图:
