交流接触器和球阀怎么接线


浮球控制阀是一个主令元件,接触器是一个执行元件,一个发号施令,一个执行动作,最后促成工作机构工作,比如电动机启动、发热管工作等,交流接触器和球阀怎么接线,下面具体来看下。

浮球阀和接触器的接线方法

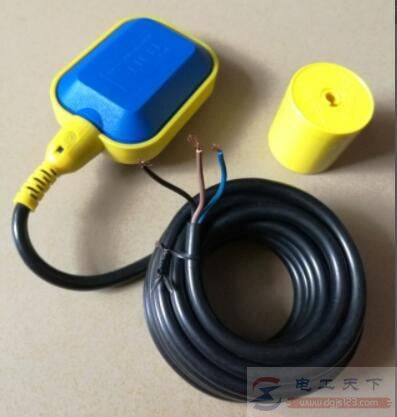

交流接触器和球阀怎么接线,取决于如何进行控制。通常浮球阀都是用于控制排水或进水的,如图所示,它有三条线,一条是公共线,其他两条分别是浮球上浮时接通,浮球下坠时接通。

交流接触器和球阀怎么接线

手上暂时没有浮球控制阀,大家可以用万用表测量一下。下坠时是哪两条接通,上浮时又是哪两条接通,即可以确定该怎么使用了。

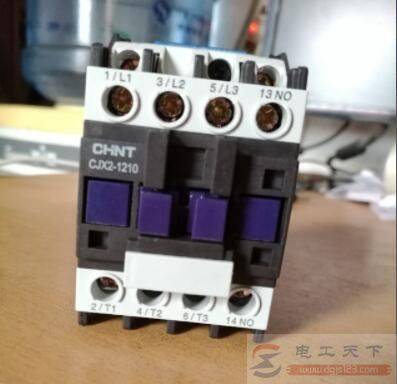

这里给的接触器是一个1210的,线圈电压不清楚,1210就是额定电流12安,一个常开辅助触点,没有辅助常闭点。

交流接触器和球阀怎么接线

浮球控制阀和接触器连接时,浮球的公共线接电源,另外两条线选其中一条接接触器的线圈a1或a2。然后接触器的A1或a2,其中一个点接另外一条电源。

当浮球上浮或者下坠时,接通接触器的线圈的电源。接触器线圈得电吸合,带动主触头和辅助触头吸合,接通电动机的工作电源并形成自锁,电动机得电运转。

当浮球控制阀上升到一定的高度,或者下降一定的高度时,浮球阀断开电源,接触器线圈断电释放,同时接触器的主触头释放,电动机断电停止运转。

这就是一个简单的基本控制过程:

交流接触器和球阀怎么接线

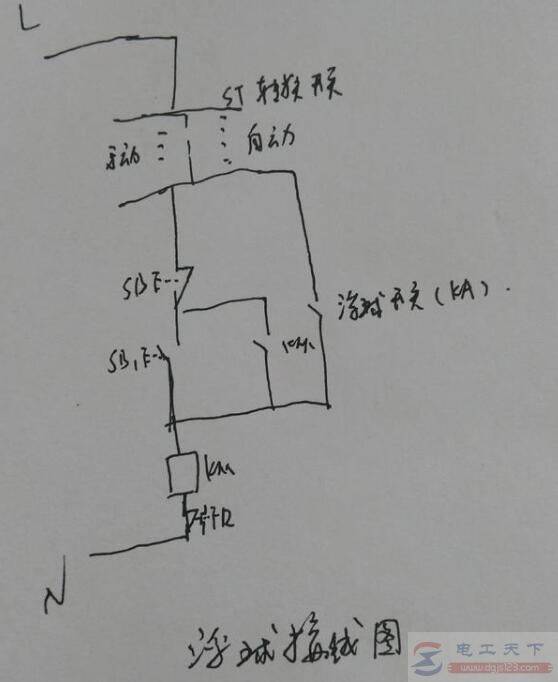

图3:浮球自动和手动控制水位
