一、熔断器的作用

保护电器,主要用于短路保护。

二、熔断器的结构与工作原理

熔断器的作用_熔断器的结构与工作原理_熔断器的图形与文字符号

熔体(熔丝或熔片)是熔断器的主要部件,它通常是由电阻率较高的易熔合金制成,如铅锡合金丝和青铅合金丝等。

熔断器串联在被保护的电路中,当正常运行时,电路中通过额定电流熔体不应熔断。

但当电路发生短路故障时,便有很大的短路电流通过熔断器,使熔体发热后立即自动熔断,切断电源,从而达到保护线路和电气设备的目的。

熔体熔断后可更换,所以熔断器可多次使用。

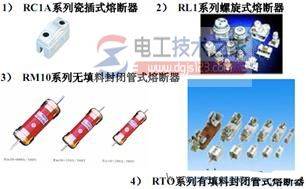

三、常用低压熔断器的种类

1、无填料封闭管式熔断器:主要有 RM1.RM3.RM10 型。

2、有填料封闭管式熔断器:其熔管内填充石英砂,以加速灭弧。

3、插入式熔断器:是一种最常见的熔断器。它有制造成本低、结构简单、外形尺寸小及更换方便等优点,常用来作为照明、控制线路和中、小电动机的短路保护。

4、螺旋式熔断器:是一种有填料熔断器。熔断管由瓷质制成,内填石英砂,并有熔断指示器,便于检查。并能在带电时(不带负荷)用手安全地卸下更换熔断体。

四、熔断器的图形与文字符号

熔断器的作用_熔断器的结构与工作原理_熔断器的图形与文字符号
