老式拉线拉绳开关怎么接线,实物接线图送给你


现在用老式接线开关的很少了,但在一些农村地区,为了图方便也会装一个接线开关,这种接线拉绳开关怎么接线,这里分享一个接线开关的实物接线图,供大家参考。

老式接线开关的接线图

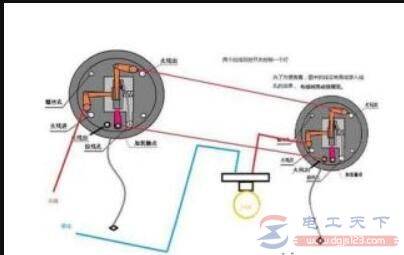

如下图,N线表示为零线,L线表示为相线,即火线,K表示为开关,有2个接点,E表示为电灯。

老式拉线拉绳开关怎么接线,实物接线图送给你

老式拉线拉绳开关怎么接线,实物接线图送给你

图1,拉绳开关的接线图

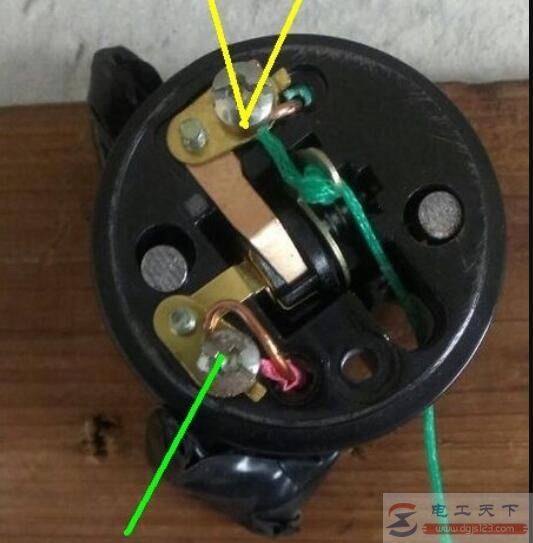

在对拉线开关接线时,先清楚开关的作用是什么,开关就是用来断开与连接火线的,只要把带电的那根断开,一端从电源端引入开关其中一个接线端子,断开的另一端接开关另一个接线端子,引出接到日光灯整流器的电源输入端(任一根,交流220V没方向)。

另外两根没电,一根接到整流器输入的另一根线上,接线完成后,拉开关,灯亮,表示接线正确无误。

剩下一根不用的线,用电工胶布缠好接头空置。

注意事项

在对拉线开关接线前,一定要确保电源断开,带电的一根线用电笔测试时,电笔指示不亮。

以上就是接线开关的接线方法,希望对大家有所帮助。
