按钮开关的原理与功能

按钮开关的原理与功能,按钮开关的常见接线问题

1、按钮开关的原理

按钮开关是指利用按钮推动传动机构,使动触点与静触点按通或断开并实现电路换接的开关。

按钮开关是一种主令电器,其结构简单、应用广泛。

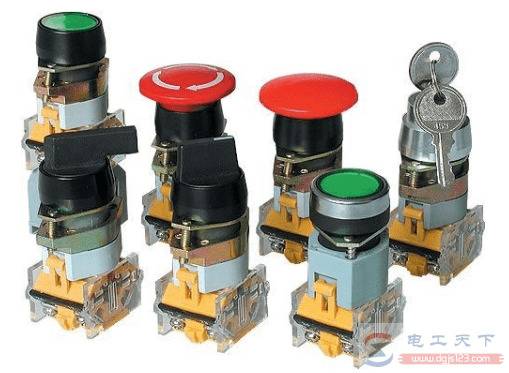

为了标明各个按钮的作用,避免误操作,通常将按钮帽做成不同的颜色,以示区别,其颜色有红、绿、黑、黄、蓝、白等。

如红色表示停止按钮,绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量,在产品说明书中都有详细说明。

2、按钮开关的功能

在电气自动控制电路中,用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。

通常每一个按钮开关有两对触点,每对触点由一个常开触点和一个常闭触点组成。当按下按钮,两对触点同时动作,常闭触点断开,常开触点闭合。

按钮开关有很多种,接线的方式也不统一,会各种各析产情况发生。

按钮开关的常见接线问题

1、带灯的按钮开关怎么接线,按钮上一共有五个接线柱,可以测出怎么接电源线,灯亮应该怎么接线。

答:这种开关是两个端子接灯, 另外3个端子是开关的,找出接灯的端子和开关的端子,然后分清楚要用哪两个端子接开关,直接把灯和要接的开关端子串接在一起,当开关接通灯也就亮了。

2、控制柜上的按钮开关怎么接线?和plc相连的按钮开关,有动断和动合触点,请问这四个点怎么接线,作为开关量输入,是怎么和plc的一个输入点连接?是否只接按钮开关的其中一个接点?

答:按钮开关有动断和动合触点,共四个接点,作为开关量输入,经常用动合触点接PLC的I端(plc的一个输入点),另一端接PLC的24V+,动断触点空接。

3、一个开关有三个按钮,控制三个电灯,如何接线?

开关上有三排孔 第一排是L1a,L1b,L1c 第二排是L0a、L0b、L0c,第三排是L2a、L2b、L2c,现有两根白线一根黄线,应该怎么接线?

开关的L1a、L1b、L1c是封着的,不能接线。如果把一根白线和黄线接到L0a上,把另外一根白线接在L2a的左端,结果有一盏灯是正常的,另外一盏从合闸开始就亮着,不受开关控制,什么原因?

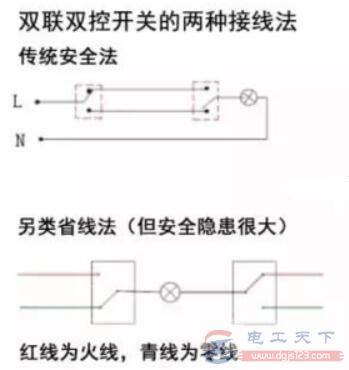

按钮开关的原理与功能,按钮开关的常见接线问题

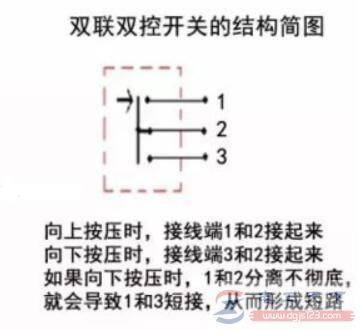

按钮开关的原理与功能,按钮开关的常见接线问题

答:三个开关控制三盏灯(每个开关控制一个灯),首先要有4根线才可以完成,一根电源线,接到三个开关的进线端(L0A、 L0B、 L0C,即用进线把这三个点连在一起),把剩下的三根分别接到L2A 、L2B 、L2C,如果现在只有三根线,黄的可能是进线,白的就是2个灯的回路线,空着就说明开关没有控制任何灯。
