开关及插座知识

灯具用的开关是最常见的照明控制电气配件,是控制灯具开关及启闭的最近一级开关,插座是电器设备的供电点。

开关和插座的安装方式有暗装式和明装式。开关的启闭形式可分为:扳把开关、拉线开关、翘板开关、按钮开关、触摸开关、智能开关等多种。按额定电流来分可分6(5)A,1OA,16(15)A等多种。

单相插座又有二极和三极两种:二极包括相线(L)和零线(N);三极除了以上二极外还有保护接地线(PE)。与开关、插座相配套的还有接线套等。

插座的质量应符合GB2099《家用和类似用途单相插头插座》的要求。插座内的导电锁片应具有高导电性能,弹力持久,受力平稳。插头拔出力应满足国家标准,插座插拔次数不应低于5000次。

带有安全保护门的插座,当插头插人插座时保护门会自动打开,插头拔离时保护门会自动关闭插孔,可有效地防止意外触电事故的发生。

开关的开、关寿命应大于15000次。

暗装的墙壁开关、插座安装面板尺寸可分为75系列、86系列、120系列等,些进口(引进)产品其规格各异,如法式开关、插座为81系列;意大利式开关、插座为115系列等。

有的产品会将开关和插座做成组合型类,对于这种有开关有插座的在市场中较受欢迎,这是属于两用功能,它的结构是由面板和安装框和功能组件搭配而成,

以不同的面板和功能组件的任意组合可装配成各种功能的开关、插座,可达到最佳的功能组合。

其开关、插座面板有各种颜色和材质,面板材料有高强阻燃聚碳酸醋、镜面不锈钢、亚光不锈钢、镀金不锈钢等,可收到良好的装饰效果这种组合开关、插座还可采用高低压绝缘板将强电、弱电电器件组合在同一块面板上,使之更具有整体装饰效果。

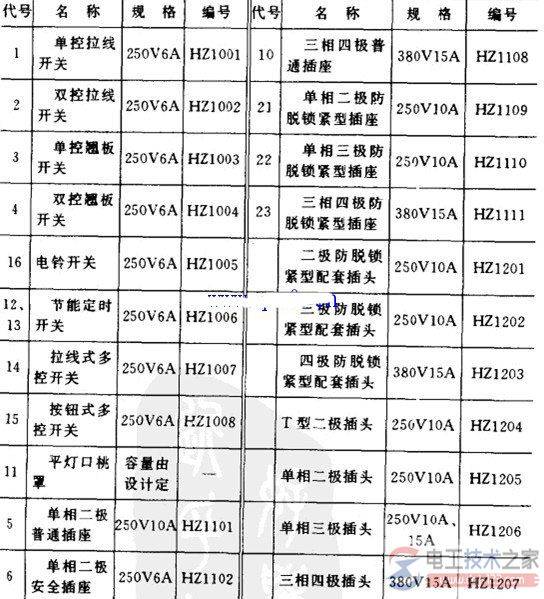

组合用或装开关、插座电器装置件技术数据见表
