汽车电压转换开关电路及工作原理


有关汽车电压转换开关电路及工作原理,QD04型起动机的控制电路,所用电压转换开关为JK-270型,该转换开关电路的特点与工作过程。

汽车电压转换开关电路

在一些12V系列的柴油汽车或拖拉机上,采用了较大功率的24V起动机,目的是为了减小起动电流,减小起动机的体积和重量。

为此,需要一种在起动时将两只并联的12V电池串接为24V的转换开关。

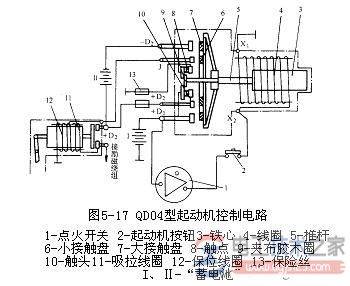

图为QD04型起动机的控制电路。所用电压转换开关为JK-270型,其电路特点和工作过程如下:

汽车电压转换开关电路及工作原理

1-点火开关 2-起动机按钮3-铁心 4-线圈 5-推杆 6-小接触盘 7-大接触盘 8-触点

9-夹布胶木圈 10-触头11-吸拉线圈 12-保位线圈 13-保险丝 I、Ⅱ-“蓄电池”

触头8、10为常闭触头。

触头8的任务是接通与切断蓄电池II的接铁电路;触头10的任务是控制蓄电池I与接柱(+D2)之间的连接电路。

触头10、8在闭合状态(非起动状态)时,蓄电池I和II是并联的。

线圈4是由蓄电池供电的。其任务是产生电磁吸力,经拉杆5驱动接触盘左移,接通接柱(+D2)和(J)、接柱(+D1)和(-D2)上的触头,同时利用夹布胶木圈9的作用,打开常闭触头8和10。内侧的小接触盘6和外侧的大接触盘7之间相互绝缘。

工作时,接通点火开关1,并按下按纽2,蓄电池I的正极经接柱(+D1)→点火开关1→按纽2→接柱X2→线圈4→接柱X1→接铁(回蓄电池负极)。

蓄电池II,也同时给线圈4供电,其正极经起动机的接柱+D2→转换开关接柱(+D2) →触头10→接柱(+D1)和蓄电池I的正极相接;

蓄电池II的负极经(-D2) →触头8→保险丝13→接铁。

线圈4通电后,产生电磁吸力,吸动铁心3,通过推杆5,推动接触盘和夹布胶木圈左移,顶开触头8和10,接通(+D2)与(J)、(-D2)与(+D1),使蓄电池I、II串联,同时也使起动机的吸拉线圈11和保位线圈12通电,产生磁吸力。

此时,蓄电池II的负极经接柱(-D2) →主接触盘→接柱(+D1)与蓄电池I的正极相接,串联后向起动机供电。该控制电路为:蓄电池II的正极经起动接柱(+D2)→保险丝→转换开关接柱(+D2)→小接触盘6→接柱J→起动机接柱→吸拉线圈11→激磁绕组→电枢绕组→(回蓄电池I的负极)。

保位线圈12→接铁(回蓄电池I负极)

于是,起动机的主电路接通,蓄电池II的正极经起动机接柱(+D2)→起动机接触盘→激磁绕组→电枢绕组→接铁(回蓄电池I的负极),产生扭矩,起动发动机。发动机起动后,松开按扭1,线圈4的电路被切断,蓄电池恢复并联方式,起动机停止转动。
