双控开关原理图及接线方法

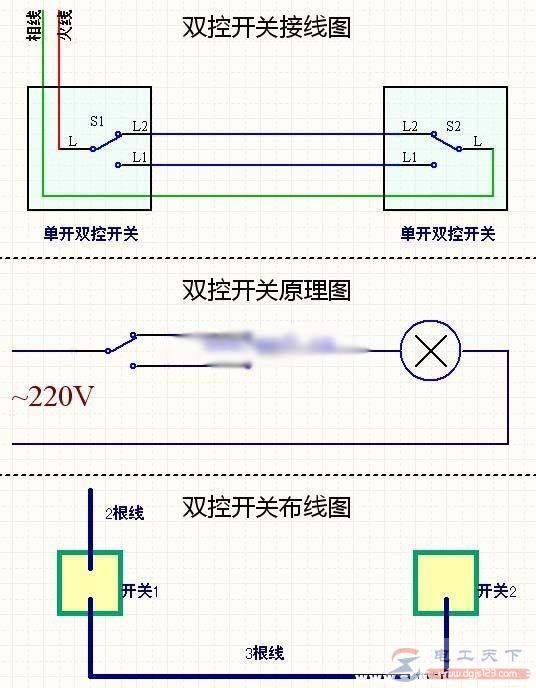

由下图可知,双控开关的原理就是两个开关控制一盏灯,然后控制这盏灯需要五根电线,分别是一根蓝色的零线,一根火线进线,然后是两根控制火线,最后是一根控制火线出线。

双控开关原理图及接线方法

了解清楚了这五根电线的定义,下面就开始连接,将蓝色线与零线连接,另一头与灯的一根线连接:零线接完再接火线,将火线进线一头接火线,一头接第一个开关的L点端子,然后将两根控制火线分别接开关上L1和L2点端子,两根控制火线另一头接第二个开关的L1和L2点端子,最后剩一根控制火线出线,接第二个开关的L点端子,另一头接灯的另一根线。

注意,将线头连接的部分用绝缘胶带包好,等全部做好后,可以通电试一下。

说明:如果出现关灯后,led灯有似亮似不亮的情况,将零线和火线倒一下,即可解决问题。

一灯双控开关接线图与接线方法

双控开关原理图及接线方法

一灯双控开关接线图,一灯双控开关怎么接线,包括单联双控开关接法、单联双控开关接线图,一灯双控开关、一灯三控开关接线图,一灯两控接线图及接法附开关图,实例及步骤。

双控开关接线图实物图及单开双控开关安装(图文)

双控开关原理图及接线方法

分享下双控开关的接线图实物图,双控开关最简单双控开关的接线,双控开关接线有很多种,这要看开关是否复杂或者接线程度,并介绍了单开双控开关安装与接线示意图。

一灯双控开关接线图实物图,多个开关的接线方法图例

双控开关原理图及接线方法

有关一灯多控开关的接线方法,在普通中途开关的接线图中黄色线为跳线,那么一灯多控应该怎么接线,以西门子中途开关和松下中途开关为例,来学习下一灯双控开关的接线方法。
