三位四通电磁换向阀的工作原理是什么


三位四通电磁换向阀的工作原理

电磁换向阀是液压控制系统与电器控制系统之间的转换元件,利用两端电磁铁的吸力实现阀芯的运动,改变油路的通断,从而实现执行元件的换向。

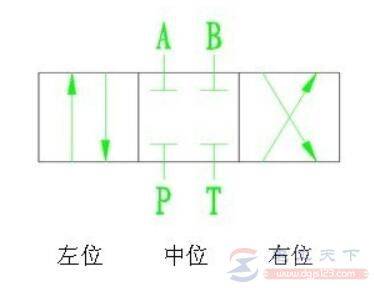

“三位四通”可以理解为:“三位”针对阀芯来讲,阀芯可实现三个位置的变换。“四通”针对机能来说,是指可实现四个油路口间不同方式的贯通。比如“O”型阀芯的三位四通电磁换向阀,以下是图形符号:

三位四通电磁换向阀的工作原理是什么

阀芯可以实现左位、中位、右位三个位置的变换。当阀芯处于中位时各油口各不相通,当阀芯处于左位时油路可由P口进A口出,同时B口与T口相通。当阀芯处于右位时油路可由P口进B口出,同时A口与T口相通。

在平时的工作中,可以了解不同型号的三位四通电磁换向阀的换向滑阀机能,然后根据实际需来来选择合适的型号,以实现液压产品的功能性。
