漏电保护器原理_漏电保护器的接线图接线方法


有关漏电保护器的工作原理,漏电保护器的接线图与接线方法,漏电保护器的安装与连接注意事项,以及漏电保护器在TN系统中的三种接线方式。

家装电路安装中,漏电保护器是必不可少的,如何看懂漏电保护器的接线图呢?

本节(电工技术之家 www.dgjs123.com)小编就为大家带来漏电保护器的原理,以及漏电保护器的接线图,一起来看看吧。

一、漏电保护器的原理

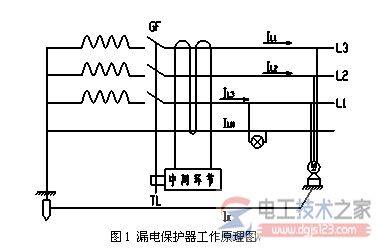

漏电保护器由脱扣电路、过载保护器装置和漏电触发电路三部分组成。

过载保护装置由双金属片构成的热元件EHl、EH2组成。

将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接。

漏电保护器原理_漏电保护器的接线图接线方法

当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零(电流是有方向的矢量,如按流出的方向为“+”,返回方向为“-”,在互感器中往返的电流大小相等,方向相反,正负相互抵销)。由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点(并未经电流互感器),致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零),一次线圈申产生剩余电流。

因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。

二、漏电保护器的接线图

漏电保护器的正确接线方式有一个系统叫TN,指的是配电网的低压中性点直接接地,电气设备外露可到店的部分通过保护线与该接地点连接。

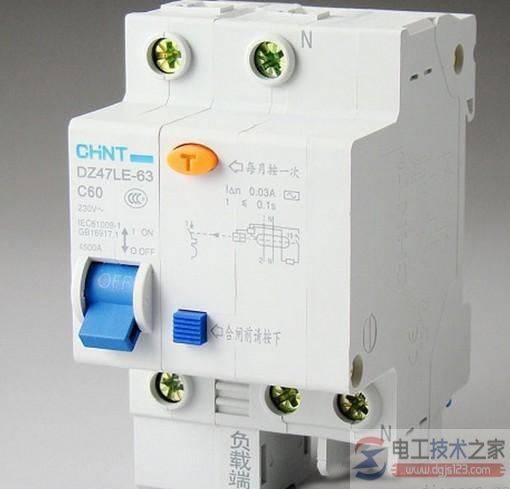

漏电保护器原理_漏电保护器的接线图接线方法

三、TN系统可以划分成三种接线方式

TN25系统:整个系统的中性线与保护线分开连接。

TN 2C系统:整个系统的中性线与保护线是合一的。

TN 2C2S系统:整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。

另外一种正确的漏电保护器接线方式叫TT系统,指的就是配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。

四、漏电保护器接线方法

漏电保护器原理_漏电保护器的接线图接线方法

1、根据不同的电气设备的供电方式选用不同的漏电保护器

单相220V电源供电的电气设备,应选用二极二线或单极二线式漏电保护器。

三相三线式380V电源供电的电气设备,应选用三极式漏电保护器。来自:电工技术之家

三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路,应选用三极四线或四极四线式漏电保护器。

2、根据电气线路的正常泄漏电流,选择漏电保护器的额定漏电动作电流

选择漏电保护器的额定漏电动作电流值时,应充分考虑到被保护线路和设备可能发生的正常漏电流值。

选用的漏电保护器的额定漏电不动作电流,应小于电气线路和设备的正常漏电电流的最大值的2倍。

漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。

五、漏电保护器接法注意事项

漏电保护器原理_漏电保护器的接线图接线方法

1、安装带有短路保护的漏电保护器,必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。

2、安装时必须严格区分中性线和保护线,三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线,不得重复接地或接设备外漏可导电部分。保护线不得接入漏电保护装置。

3、漏电保护器标有负载侧和电源侧时,应按规定安装接线,不得反接。

4、漏电保护器负载侧的中性线,不得与其他回路共用。

以上详细介绍了漏电器原理及接线图,漏电保护器在保障安全用电上发挥着重要的作用,在进行家居装修时一定不能少掉漏电保护器的安装与正确使用。
