电动车控制器接线方法及接线图详解


有关电动车的控制器的接线方法,附有具体的接线图,在对电动车接线时,找到电源的正负极与电门锁线,以及仪表线与转把线等,然后按步骤接线就可以了。

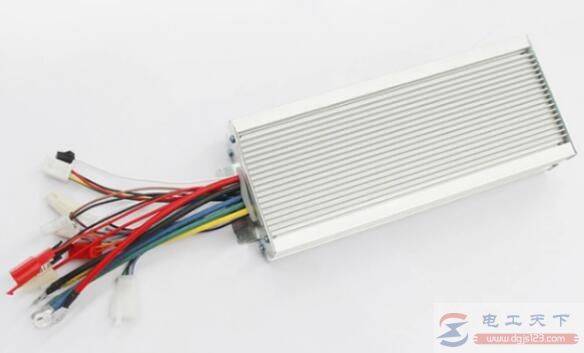

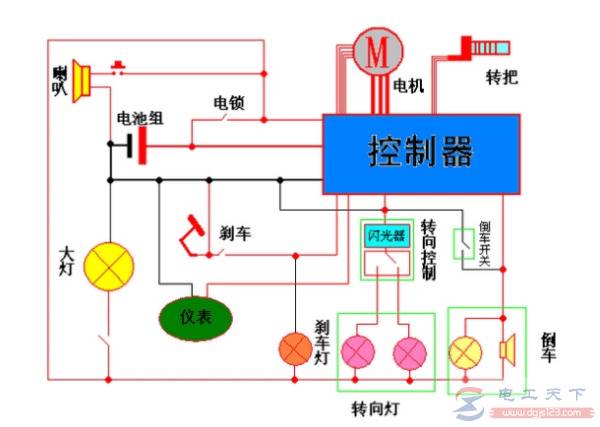

电动车控制器的接线方法(接线图)

1、找到电源正负极和电门锁线

(1)正极指电源中电位(电势)较高的一端;(2)负极指电源中电位(电势)较低的一端。

用万用表找到正负极,先打直流档上,根据电位的高低,来区分出哪个是正极,哪个是负极。

电动车控制器接线方法及接线图详解

2、连接电源线和电门锁线

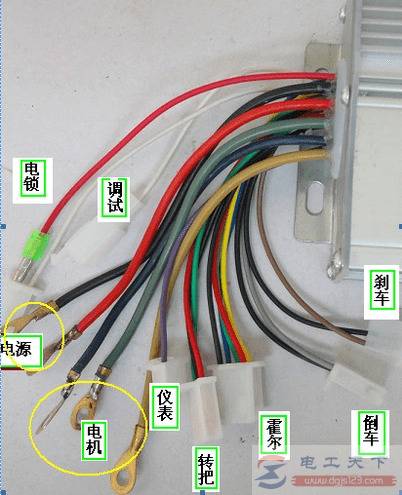

粗黑线为电瓶负极,粗红线为电瓶正极,在两根线旁边的一根细红线为电门锁线。

正确的连接方法:找到锁线,把两根正负极线直接接锁上。接线时仔细检查下,车体到控制器的线路中是否有其他正极线是由锁控制的。

3、对接白色学习线

在接线前,先把反转线拔开,如果反转线已反拔开,就把电机正转后拔开学习线就可以。

电动车控制器接线方法及接线图详解

4、测试霍尔好坏的方法

霍尔面向自己(印章面),管脚向下,从左到右分别为:正极(开关霍尔4.5V到24V,线性霍尔5V)、负极、输岀(信号),在正极和输出接电阻(1到10K)。

在负极和输出间接一个发光二极管,用万用表测量电压,高电平等于电源电压低电平约等于零。

接电后,用磁铁靠近或远离霍尔可以看到发光二极管是否发光变化。如有变化就好的,没变化就是坏的。

电动车控制器接线方法及接线图详解

5、接仪表线和找出转把线

一般转把线是红黑蓝、刹车线是棕色或白色黄色。

(1)转把线比较好找,在线束末端找3极插头的端子,有红色、黑色、蓝色的就是转把线;(2)刹车信号线是2极插头,一般是有棕色和黄色的。对着颜色即可找到,或用万用表测量。
