48V无刷电动车控制器的接线要求


如何对48V无刷电动车控制器接线,在接线过程中有哪些要求,对电动机的控制器,以及控制器接插件、电机反转等问题,应该如何操作与处理,一起来了解下。

48V无刷电动车控制器的接线方法

1、在接线前,先切断电源,按接线图连接每一根导线。

2、控制器安装在通风、防水、防震部位。

3、控制器限速控制插头放置在容易操作的地方。

48V无刷电动车控制器的接线要求

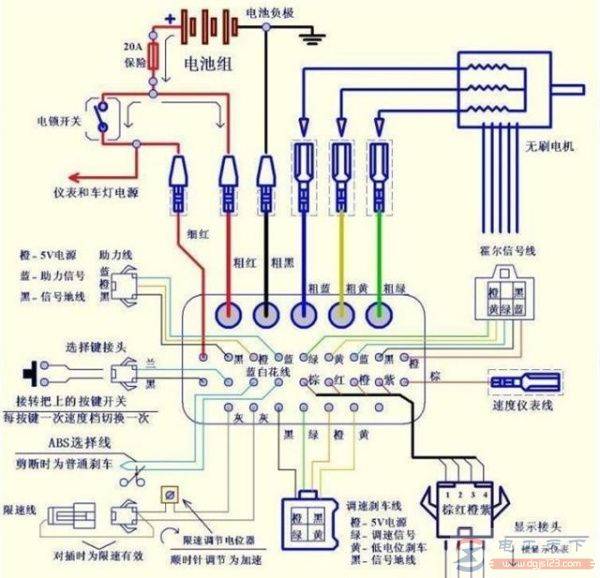

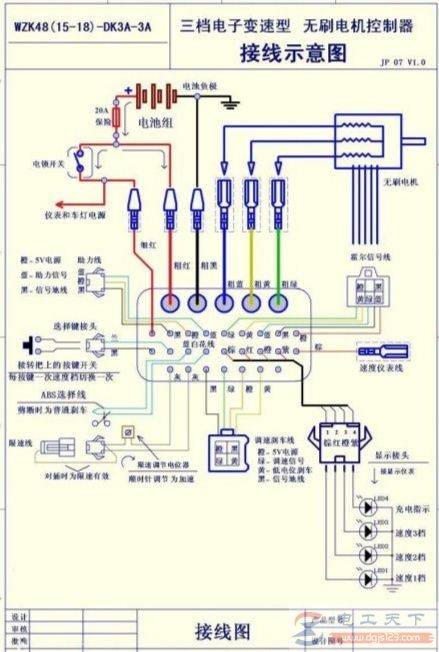

图1,三档电子变速型 无刷电动机控制器的接线示意图

48V无刷电动车控制器的接线要求

4、控制器接插件

将控制器的接插件接插到位,禁止将控制器电源正负极反接(即严禁粗红、细橙和粗黑;细红和细黑接反)。

5、电机模式自动识别

接好电动车控制器的电源、转把、刹把等线束,将电机识别模式开关线(细黄)短接,打开电门锁,使电机进入自动识别状态。

6、电机反转

如果电机反转,按一下刹车,就可以使电机正向转动。在控制器识别电机模式10秒后,将电机识别模式开关线(细黄)直接断开,完成电机模式自动识别。

7、1+1助力方向调整

在通电状态下,将调速电阻从最大值调到最小值,然后回到原始状态,将1+1助力的方向从正向模式切换到反向模式,再调整一次可从反向模式切换到正向模式,将最终的模式存入单片机。

以上就是48V无刷电动车控制器的接线方法,以及控制器接线的要求,希望对大家有所帮助。
