电动车控制器接线图及接线说明


有关电动车控制器的接线图,电动车控制器接线说明,包括电源输入、电机相位、转把信号输入、刹车、传感器、自动识别开关线等,PIC16F72智能型无刷电动车控制器的使用注意事项。

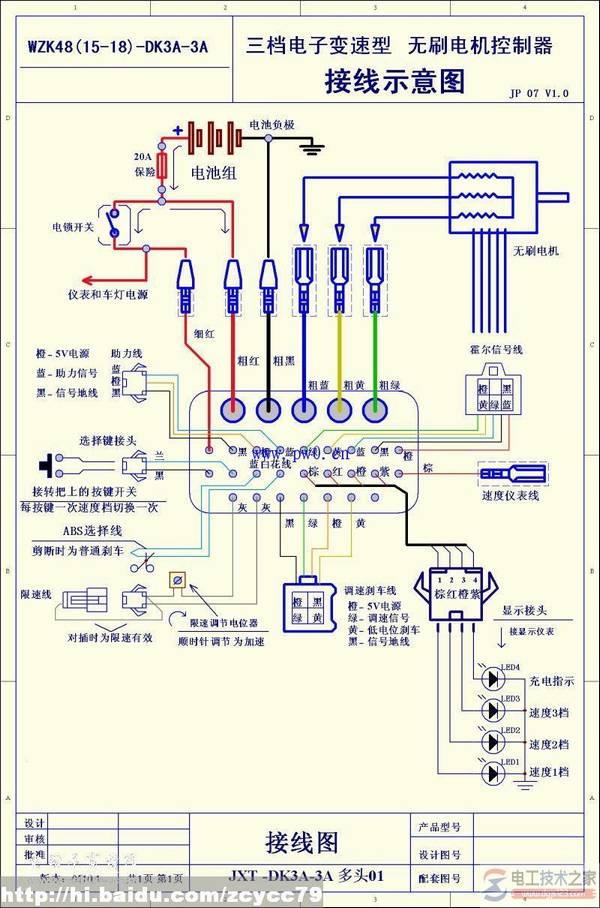

电动车控制器的接线图

如图:

电动车控制器接线图及接线说明

电动车控制器接线说明

1、电源输入

粗红色线为电源正端 黑色线为电源负端 细橙色线为电门锁

2、电机相位(u、v、w输出)

粗黄色线为U  粗绿色线为V  粗蓝色线为W

3、转把信号输入

细红色线为+5V电源 细绿色为手柄信号输入 细黑色线为接地线

4、电机霍耳(A、B、C输入)

细红色线为+5V电源 细黑色线为接地线

细黄色线为 A  细绿色线为 B  细蓝色线为 C

5、刹车(柔性EABS+机械刹)

细黄色线为柔性EABS; 细蓝色线为机械刹(高电平刹车:+12V)

细黑色线为接地线(低电平刹车)

6、传感器

细红色线为+5V电源     细黑色线为接地线 细绿色线为传感器信号输入

7、仪表(转速):细紫色线

8、巡航:细棕色线

9、限速:细灰色线 www.dgjs123.com

10、自动识别开关线:细黄色线

附,PIC16F72智能型无刷电动车控制器的使用注意事项。

1、在接线前先切断电源,按接线图所示连接各根导线;

2、该控制器应安装在通风、防水、防震部位。(来自:电工技术之家)

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位,禁止将控制器电源正负极反接(即严禁粗红、细橙和粗黑;细红和细黑接反)。

5、电机模式自动识别:正确接好电动车控制器的电源、转把、刹把等线束,,将电机识别模式开关线(细黄)短接,打开电门锁,使电机进入自动识别状态,若电机反转则按一下刹车即可使电机正向转动,在控制器识别电机模式10秒后将电机识别模式开关线(细黄)直接断开即可完成电机模式自动识别。

6、1+1助力方向调整:在通电状态,将调速电阻从最大值调到最小值,再回到原始状态后,可将1+1助力的方向从正向模式切换到反向模式,再调整一次可从反向模式切换到正向模式,并将最终的模式存入单片机。
