分享下plc与一台步进电机驱动器的接线图，西门子plc与步进电机驱动器共阴接法，以及单片机与步进电机驱动器共阴接法，西门子plc系统和步进电机驱动器的共阳极接法等。
plc与步进电机驱动器的接线图
一、西门子plc与步进电机驱动器共阴接法，以及单片机与步进电机驱动器共阴接法。
二、西门子plc系统和步进电机驱动器的共阳极接法
三、三菱、丰炜、欧姆龙、台达等plc与步进电机驱动器的共阳接法
四、plc与三台步进电机驱动器连接方法
五、plc与一台步进电机驱动器接线的完整电路图
分享下plc与一台步进电机驱动器的接线图，西门子plc与步进电机驱动器共阴接法，以及单片机与步进电机驱动器共阴接法，西门子plc系统和步进电机驱动器的共阳极接法等。

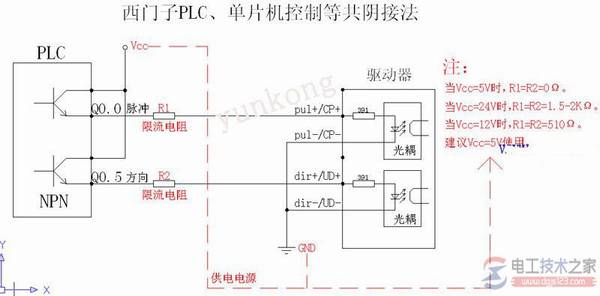

一、西门子plc与步进电机驱动器共阴接法，以及单片机与步进电机驱动器共阴接法。

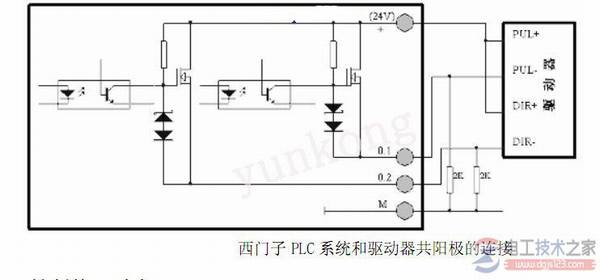

二、西门子plc系统和步进电机驱动器的共阳极接法

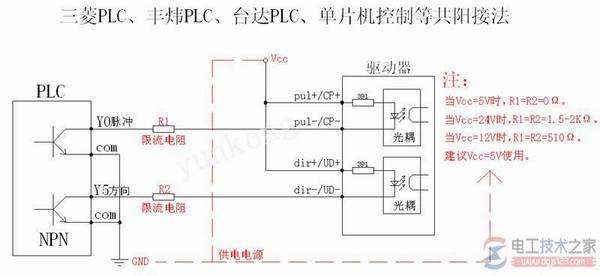

三、三菱、丰炜、欧姆龙、台达等plc与步进电机驱动器的共阳接法

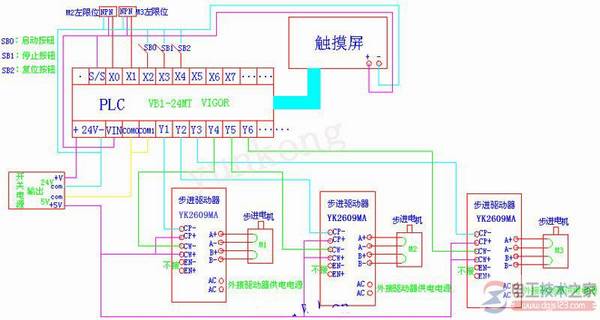

四、plc与三台步进电机驱动器连接方法

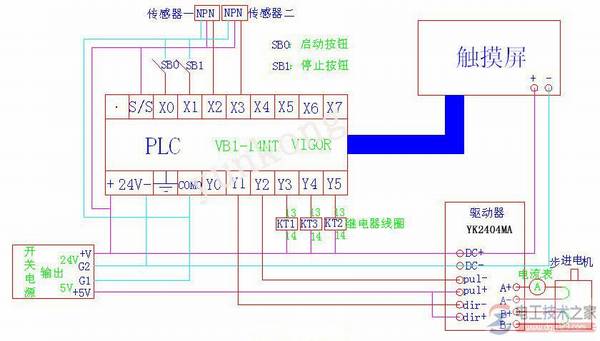

五、plc与一台步进电机驱动器接线的完整电路图
