三相五线制接线图及特点


说到三相五线制接线图,首先要了解什么是三相五线制,在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE)。

三相五线制的接线图

一、三相五线制

在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线。

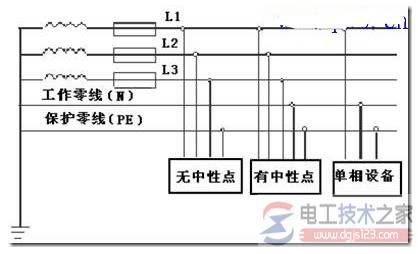

三相五线制的接线方式,如图:

三相五线制接线图及特点

图1 三相五线制接线示意图

二、三相五线制的接线特点

工作零线N与保护零线PE 除在变压器中性点共同接地外,两线不再有任何的电气连接。

由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用。

在三相负载不完全平衡的运行情况下,工作零线 N是有电流通过且是带电的,而保护零线 PE 不带电,因而该供电方式的接地系统完全具备安全和可靠的基准电位。
