网线水晶头的接法要求,网线水晶头接法的四个步骤


有关网线水晶头的接线方法,网线水晶头的两种接法,一是直连互联法,一是交叉互联法,虽然有不同的接线方法,网线水晶头的接线步骤基本是一样的,下面就一起来看下。

网线水晶头的接法要求

9-1

1、网线水晶头有两种接法,一种是直连互联法,一种是交叉互联法。

2、交叉线的做法是:一头采用568A标准,一头采用568B标准。

3、平行(直通)线的做法是:两头同为568A标准或568B标准。

4、交叉线的做法是:一头采用568A标准,一头采用568B标准。

5、T568A的接法:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

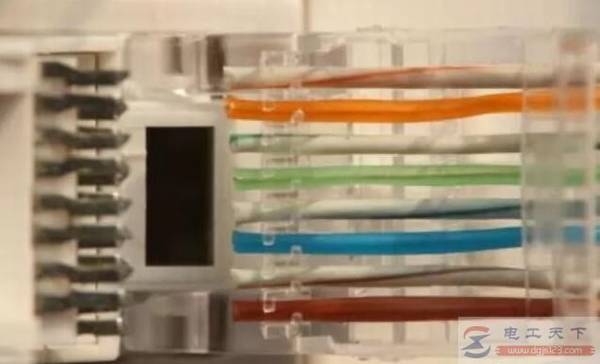

6、T568B的接法:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

网线水晶头接法步骤

1、1-3、2-6交叉接法

双绞线有4对8条芯线,但在网络中只用到了其中的4条,即水晶头的第1、第2和第3、第6脚,分别起到收、发信号的作用。

这种交叉网线的芯线排列规则:

网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一头的第6脚,其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如,当线的一端从左到右的芯线顺序依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕,另一端从左到右的芯线顺序则应当依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

2、100M接法

一种最常用的网线制作规则。所谓100M接法,是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应,但每一脚的颜色是固定的。

具体为:第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色,从中可以看出,网线的4对芯线并不全都是相邻排列,第1脚、第3脚、第5脚和第7脚包括2对芯线,但是顺序已错乱。

这种接线方法应用于集线器(交换机)与工作站计算机之间的连接,属于“直连线”所应用的范围。

3、下面开始打线,首先把网线的外皮剥掉,可以剥得长点儿,便于后面打线。露出了四组双绞线:将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置:在打线之前,认识下打线工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的线头。

4、下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的线头剪掉。

网线水晶头接法注意事项:

网线水晶头的接法要求,网线水晶头接法的四个步骤

1、若连接的双方地位不对等的,则使用平行(直通)线,例如电脑连接到路由器或交换机。

2、若连接的两台设备是对等的,则使用交叉线,例如电脑连接到电脑。

3、都接一样是可以的,一般网线用的只有1.2.3.6 其他就算没接通,也是可以用的。
