网线插座怎么接线,五大步骤搞定网线插座接线法


有关网线插座的接线方法,网线插座又称为网线模块,在室内的墙壁上作为网线插孔,双绞线分为T568A和T568B两种线序,那么在对网线插座接线时可以参考本文的五大步骤,轻松完成整个接线过程。

网线插座怎么接线

网线插座怎么接线,五大步骤搞定网线插座接线法

1、网线插座,正确的叫法是网线模块,一般应用在室内的墙壁上作为网线插孔。

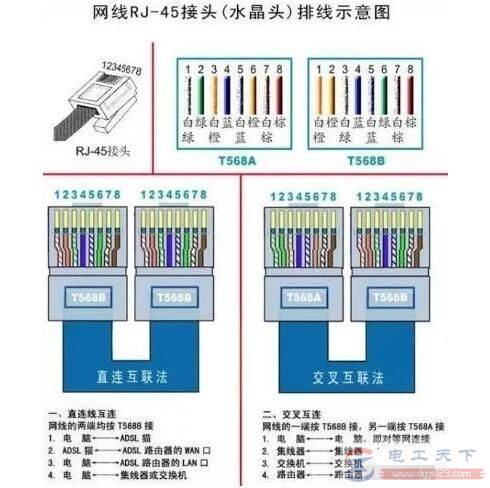

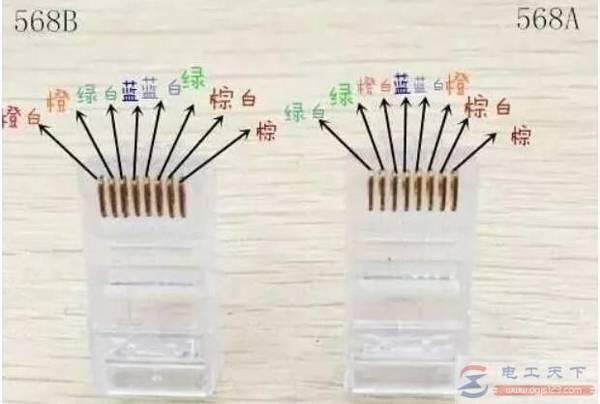

2、一般使用的网线都是双绞线,双绞线分为T568A和T568B两种线序,信息模块端接入标准分T568A标准和T568B标准两种,网线插座或者网线水晶头只能在A和B中选择一种方式接线,如果果一头接错就不会有反应。

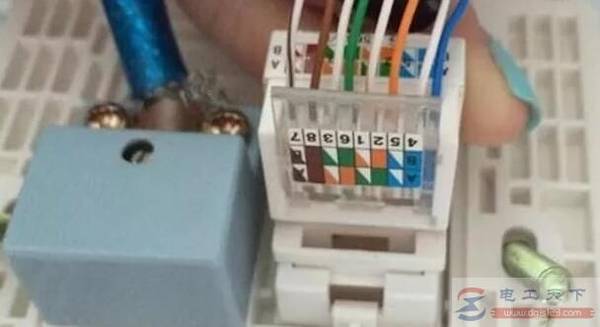

3、在正品网线插座上,8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外,还标明了每个内部接线端与前端针脚的对应序号,且插座上的各种色标均非常清晰、极好辨认。

在接线时,只需要将双绞线中的各色线对打入对应色标的卡口就可以了。

网线插座接线的五大步骤

网线插座怎么接线,五大步骤搞定网线插座接线法

步骤1: 用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点,方便后面压线)将双绞线的外包皮剥去。露出了四对双绞线。

步骤2: 开始打线,先不要拆开各线对,在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(注:在一个布线系统中最好只统一采用一种线序模式,否则接乱了,网络不通则很难查)。

步骤3: 将全部的线都压进各槽位后,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。

步骤4: 就是将打好线的信息模块装到86盒面板上,这样墙壁网线插座就安装好了。

步骤5:把多余的线条剪掉后,将打好线的信息模块装到86盒面板上。好的网线插座后面还有护线卡,可以保护轻微的拖拽网线时,不至于脱落。但多数是没有护线卡保护网线插座的,在往墙内和插座面板上放置网线插座的时务必小心,不要拽拉网线。

注意事项

网线插座怎么接线,五大步骤搞定网线插座接线法

1、有的网线是四根白和橙绿蓝棕主色线缠绕,而不是白色和其他色系的混合的白线和主色线缠绕。因此,需要留心每一组两根线放好后,再拆其他的线,否则四根白线无法知道哪一根是白橙、白蓝、白绿、白棕。

2、每次分离后,先不要压线,等所有的线路都放置好,再统一使用打线钳,逐根打线。

3、打线钳有内外之分,外侧较长,打下去之后会切掉外侧多余的线路。因此,如果不小心将外侧放在了网线插座的内侧,就会裁断网线。
