一文看懂网线水晶头怎么接,直通线与交叉线水晶头接法不再难


有关网线水晶头的接法,网线水晶头的二种做法标准,分别为 TIA/EIA 568B 和 TIA/EIA 568A,在实际的网线水晶头的接线操作中,对于直通线与交叉线分别怎么来接线,一起来看下。

网线水晶头怎么接

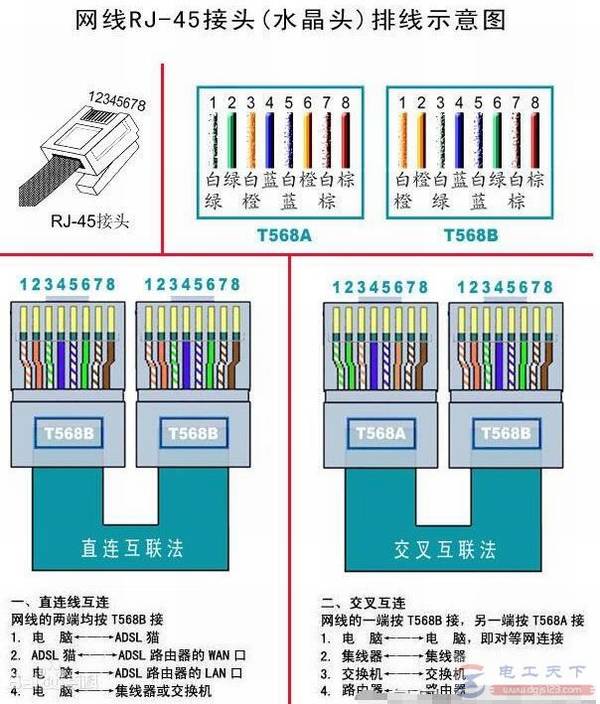

制作水晶头时,先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己,从左至右排序为 12345678 ,下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序(优先选择568B网线接法):

TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕

TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕

在整个网络布线中应使用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B, 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。

一文看懂网线水晶头怎么接,直通线与交叉线水晶头接法不再难

1、直通线

网线两端水晶头做法相同,都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准。

用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成。

10M以太网的网线接法使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢?这主要是为适应更多的使用范围,在不变换基础设施的前提下,就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定:

1、2用于发送,3、6用于接收,4、5,7、8是双向线。

1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

根据网线两端水晶头做法是否相同,有两种网线接法。

2、交叉线

网线两端水晶头做法不相同,一端TIA/EIA-568B标准,一端TIA/EIA-568A标准。

用于:PC网卡到PC网卡,HUB普通口到HUB普通口。

如何判断用直通线或交叉线:

设备口相同:交叉线,设备口不同:直通线。

双绞线的最大传输距离为 100m。如果要加大传输距离,在两段双绞线之间可安装中继器,最多可安装4个中继器。如安装4个中继器连接5个网段,则最大传输距离可达500m。chrafz.com原创

两台电脑通过网线直接连接(即对等网)的有关设置

上面已经提到两台电脑之间通过网线进行连接时,rj45 型网线插头与网线的接法是:一端按 t568a 线序接,一端按 t568b 线序接,然后网线经 rj45 插头播入要连接电脑的网线插口中,这就完成了两台电脑间的物理连接。

但是,两台电脑间不一定马上就能进行数据传送,还必须进行相关的设置:

1. 指定每台电脑的 ip 地址: 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址,注意 ip 地址不要重复使用。

2. 设置每台电脑的子网掩码为: 255.255.255.0

3. 设置每台电脑的网关一样:例如,如果第一台电脑的 ip 地址是 192.168.0.1,第二台电脑的 ip 地址是 192.168.0.2,则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2,或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值,例如两台机子的网关都取192.168.0.100。

4. 设置要访问电脑的硬盘为共享:设置共享的方法与局域网中的操作相同。

完成了上面 1 -- 4 项的设置后,在电脑的“网上邻居”中即可看到互相连接的电脑了,接下来就可以像局域网那样用“复制-粘贴”互相传送数据了。

10M、100M、1000M网线的水晶头接法

1、10M和100M和1000M以太网在使用网线时,对网线各自有不同的要求。10M和100M在目前来说,连接网络的时候,只用到两对线来传输网络数据。

对于10M网络,8芯网线是可以使用到4根线,也就是对应水晶头1236接法标准位置的线芯。

2、100M网络使用4根线传输数据是可以的,但偶尔会出现网络不稳定的情况,且无法传输得更远。

因为另外2对双绞线主要接 4、5、7、8是双向线,起到消除干扰的辅助作用,但如果传输速度要求太高,布线距离太长的话,就会容易出现传输错误,没有了平衡干扰的另外4根线,距离一长,干扰会增大,影响电流导致掉线。

但大部分的路由器仍然只有四个接触片来识别网线,也并没有在传输过程中造成很大的问题。

1000M网络必须使用到八芯网线的,网线的四条芯是不能达到千兆网络传输的同时收发,也就是四条芯只能实现千兆网络接收数据或者发送数据,这两者不能同时进行。

对于十兆,百兆,千兆的水晶头接法:

十兆和百兆接法一样:直通线两端568B或者568A,交叉线一端568B一端568A。

标准线序是:

568A:1绿白、2绿、3橙白、4蓝、5蓝白、6橙、7棕白、8棕

568B:1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕

千兆网线接法:直通线两端568B或者568A,交叉线则有一头为568B一头为另外的线序

1橙白、2橙,3绿白、4蓝,5蓝白、6绿,7棕白、8棕 (568B)

1绿白、2绿,3橙白、4棕白、5棕,6橙,7蓝,8蓝白 (不是568A)

个人经验:

在有些特殊情况下,如果8根线中有一对线断了,那么可以用到4线接法。

1、4线直通接法(用于异种设备如:路由—计算机、交换机—计算机):AB两端相同都接1、2、3、6 其中1、2用一对线,3、6用一对。 (尽量不要选不是一对的线,那样信号干扰会比较大,除非有3对线都断了)

2、4线交叉接法(用于同种设备如:电脑—电脑):

A端 1橙白、2橙、3绿白、6绿;B端 1绿白、2绿、3橙白、6橙。

有人说用4线接会把原来100M的网速变成10M,其实不会的,我亲身做过实验,但尽量保持在20米以内。距离太远会造成信号传输不稳定。

其实,无论什么接法只要两端的线序相同,其实都可以传送数据。但为什么还要一直提倡用标准的568B或568A做呢,就是因为可以抗干扰减少信号衰减。用标准接法80米甚至100米的时候网络都可以正常,但非标准接法当距离超过二三十米后信号干扰会非常严重,在网络中就会出现丢包连不通。

至于为什么网线要4、6跳线,据说是网线厂家在生产时加强了绿蓝两对双绞线的抗干扰能。
