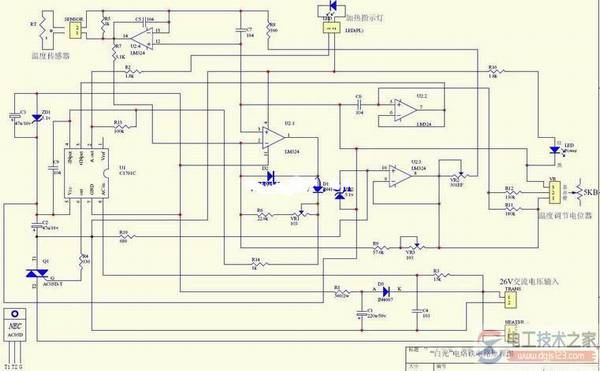

上图是白光936烙铁控制电路,936电烙铁是一种可恒温、低电压 、长寿命烙铁,具有可靠接地线,并与市电隔离,其控制电路由两部分组成(见附图所示)。
一路以 IC2-3(运放)、VR、IC2-2(运放)组成的可调基准电压电路;另一路以与加热丝L2(图中的Heater)绕在一起的温度传感电阻丝RT、IC2-4、IC2-1组成的温控电路。
这两部分控制信号,分别输入至ICl(C1701C)③脚和④脚,经比较处理后从⑥脚输出触发控制双向可控硅Q1的导通角,以调节L2(加热丝)的加热功率来调温/恒温。
附:IC1(C1701C)引脚功能描述,
1,基准电压输出(3.7-4.2V);
2,比较放大器的输出端;
3,比较放大器的 反相 输入端;
4,比较放大器的同向输入端;
5,电源 (-8V)输入端;
6,脉冲输出端;
7,GND;
8,同步信号输入端,工作 电流 40mA,同步信号电流5mA(RMS)。
