游标卡尺的测量精度为多少


游标卡尺子测量精度

测量或检验零件尺寸时,按照零件尺寸的精度要求,选用相适应的量具。游标卡尺是一种中等精度的量具,一般只能用于中等精度尺寸的测量和检验。

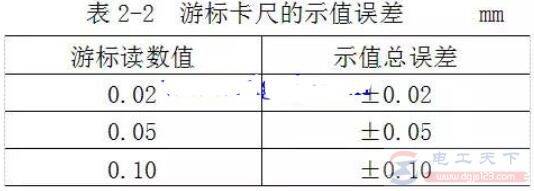

用游标卡尺去测量锻铸件毛坯或精度要求很高的尺寸,都是使用了错误的测量工具,不可能得到正确的测量结果。前者容易损坏量具,后者测量精度达不到要求,量具都有一定的示值误差,游标卡尺的示值误差见表2-2。

游标卡尺的测量精度为多少

游标卡尺的示值误差,就是游标卡尺本身的制造精度,不管使用方法多么正确,卡尺本身都可能产生这些误差。

例如,用游标读数值为0.02mm的0~125mm的游标卡尺(示值误差为±0.02mm),测量50mm的轴时,如果游标卡尺上的读数为50.00mm,则实际直径可能是50.02mm或49.98mm。这不是游标尺的使用方法存在问题,而是其本身制造精度所允许产生的误差。

因此,如果该轴的直径尺寸是IT5级精度的基准轴,则轴的制造公差为0.025mm,而游标卡尺本身就有着±0.02mm的示值误差,选用这样的量具去测量,显然是无法保证轴径的精度要求的。

如果受条件限制(如受测量位置限制),其它精密量具用不上,必须用游标卡尺测量较精密的零件尺寸时,又该怎么办?

在这种情况下,可以用游标卡尺先测量与被测尺寸相当的块规,消除游标卡尺的示值误差(称为用块规校对游标卡尺)。

例如,在测量上述 50mm的轴时,先测量50mm的块规,查看游标卡尺上的读数是不是正好为50mm。如果不是正好50mm,那么比50mm大的或小的数值,就是游标卡尺的实际示值误差,在测量零件时,需要把此误差作为修正值考虑进去。

例如,在测量50mm块规时,游标卡尺上的读数为49.98mm,即游标卡尺的读数比实际尺寸小0.02mm,那么在测量轴时,需要在游标卡尺的读数上加上0.02mm,才是轴的实际直径尺寸。如果测量50mm块规时的读数是50.01mm,那么在测量轴时,需要在读数上减去0.01mm,才是轴的实际直径尺寸。

另外,游标卡尺测量时的松紧程度(即测量压力的大小)和读数误差(即看准是那一根刻线对准),会对测量精度产生较大的影响。

所以,当必须用游标卡尺测量精度要求较高的尺寸时,一般建议采用和测量相等尺寸的块规相比较的办法。
