铜线与铜线的连接方法


有关导线的连接方法,这里重点介绍铜线与铜线的连接方法,根据铜芯导线股数的不同,有多种连接方法,包括单股铜芯导线的直线连接、单股铜芯导线的T字分支连接等。

铜-铜相接(铜线与铜线连接)的方法

1、单股铜芯导线的直线连接方法,如图2-4。

铜线与铜线的连接方法

图2-4 单股铜芯导线的直线连接

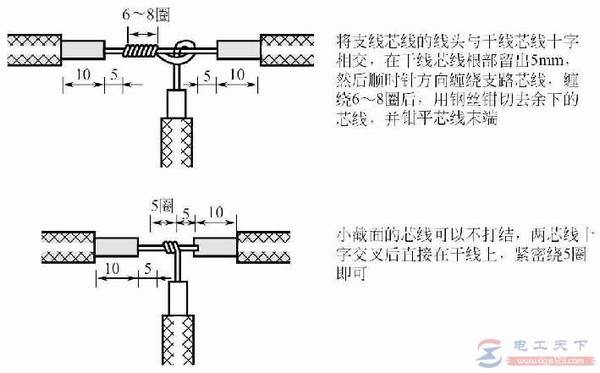

2、单股铜芯导线的T字分支连接,如图2-5。

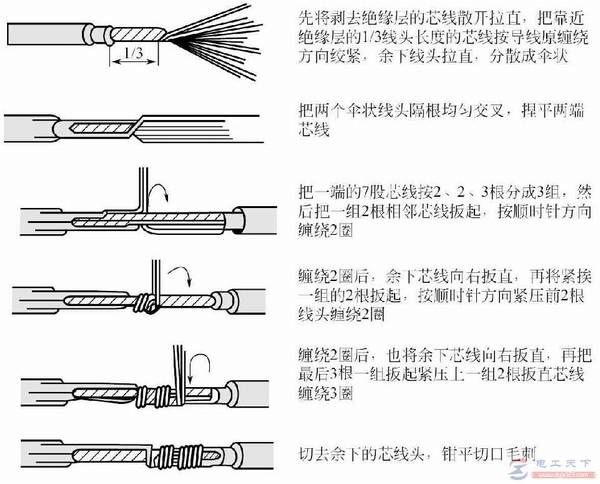

3、7股铜芯导线的直线连接,如图2-6。

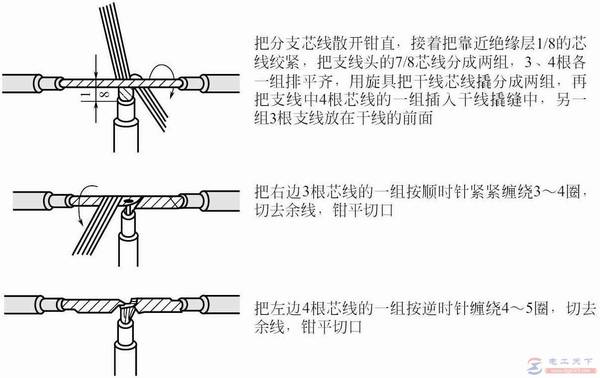

4、7股铜芯导线的T字形连接,如图2-7。

5、焊接连接法

a. 截面积为10mm2及以下的铜芯导线接头,可用30~150W电烙铁进行锡焊。锡焊前,在芯线表面涂一层无酸焊锡膏,待电烙铁烧热后即可锡焊。

铜线与铜线的连接方法

图2-5 单股铜芯导线的T字分支连接

铜线与铜线的连接方法

图2-6 7股铜芯导线的直线连接

铜线与铜线的连接方法

图2-7 7股铜芯导线的T字形连接图

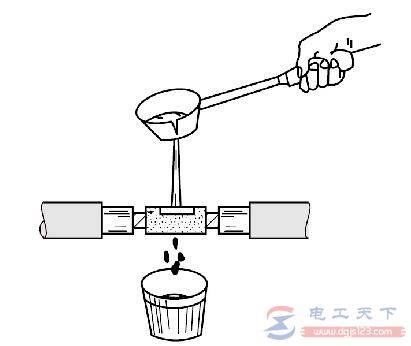

b. 截面积为16mm2及其以上的铜芯导线采用浇焊法,首先在化锡锅内用喷灯加热锡,达到一定温度后,表面呈磷黄色,然后将导线接头放在化锡锅上方,用勺盛熔锡浇接头处,如图2-8。

开始,接头温度低,锡在接头上流动性差,继续浇下去,使接头温度升高。直至全部焊牢,擦除焊渣,使接头表面光滑。

铜线与铜线的连接方法

图2-8 铜芯导线接头浇焊法

以上就是铜线与铜线的几种连接方法,希望对大家有所帮助。
