线头与针孔接线桩的连接方法


线头与针孔接线桩的连接

单股芯线与接线桩连接时,按要求的长度将线头折成双股并排插入针孔,使压接螺钉顶紧在双股芯线的中间,如图1(a)。

如果线头较粗,双股芯线插不进针孔,也可将单股芯线直接插入,但芯线在插入针孔前,应朝着针孔上方稍微弯曲,以免压紧螺钉,稍有松动线头就脱出,如图1(b)。

线头与针孔接线桩的连接方法

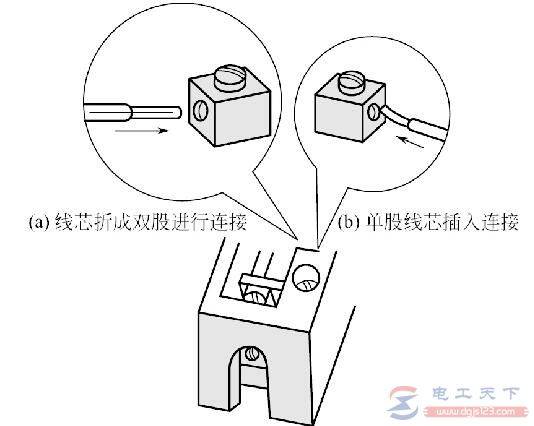

图1,单股芯线与针孔接线桩连接

注意事项

无论是单股芯线还是多股芯线,线头插入针孔时必须插到底,导线绝缘层不得插入孔内,针孔外的裸线头长度不得超过3mm。

只要是有两个压紧螺钉的,都要先拧紧靠近孔口的一个,再拧紧靠近孔底的一个。
