电磁铁的结构与原理图解


有关电磁铁的结构与工作原理,电磁铁主要由铁芯、绕组、衔铁,电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置,将电能转换为机械能。

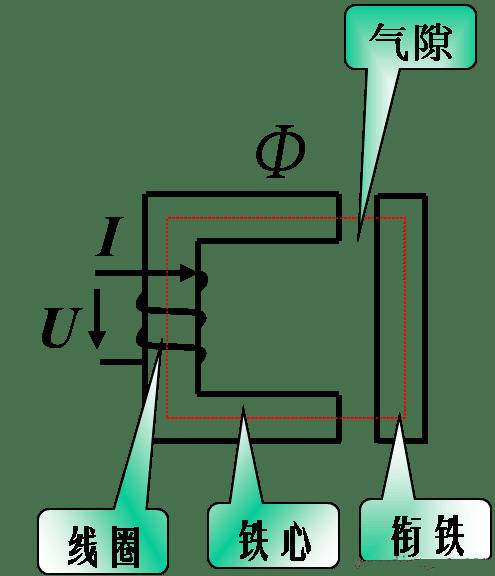

电磁铁的结构

如下图:

电磁铁的结构与原理图解

铁芯、绕组、衔铁

应用:工业控制

电磁铁的工作原理

电磁铁的结构与原理图解

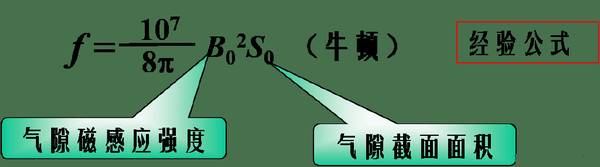

电磁吸力:

电磁铁的结构与原理图解

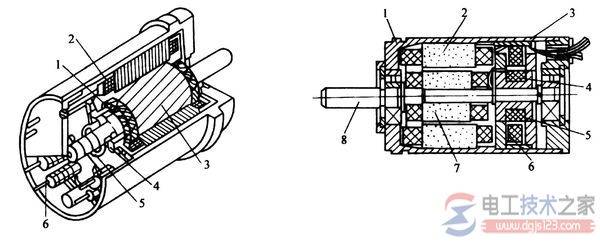

电磁铁的结构图与原理图

通电产生电磁的一种装置。在铁芯的外部缠绕与其功率相匹配的导电绕组,这种通有电流的线圈像磁铁一样具有磁性,它也叫做电磁铁(electromagnet)。

通常把它制成条形或蹄形状,以使铁芯更加容易磁化。

电磁铁的结构与原理图解

电磁铁的结构与原理图解

电磁铁的构造及工作原理

电磁铁的构造:电磁铁主要由线圈、铁心及衔铁三部分组成,铁心和衔铁一般用软磁材料制成。

电磁铁的工作原理:电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置,以完成预期动作的一种电器。它是将电能转换为机械能的一种电磁元件。

通电产生电磁的一种装置。

在铁芯的外部缠绕与其功率相匹配的导电绕组,这种通有电流的线圈像磁铁一样具有磁性,它也叫做电磁铁(electromagnet)。我们通常把它制成条形或蹄形状,以使铁芯更加容易磁化。

另外,为了使电磁铁断电立即消磁,往往采用消磁较快的的软铁或硅钢材料来制做。电磁铁的结构与工作原理

这样的电磁铁在通电时有磁性,断电后磁就随之消失。电磁铁在日常生活中有着极其广泛的应用,由于它的发明也使发电机的功率得到了很大的提高。

电磁铁的工作原理

1.圆形线圈通往电流形成的磁场

(1)线圈中心处的磁场方向可将线圈上某一小段导线视为直线,由安培右手定则判定之。

(2)通有电流的圆形线圈上每一小段电流所产生的磁场,在线圈内都指向同一方向,故线圈内的磁场较直导线电流产生的磁场强度大。

(3)圆形导线通入电流时,线圈外的磁场因各小段电流产生磁场的方向不一致, 因此产生的合成磁场较圈内磁场弱。

(4)圆形线圈的电流愈大,半径愈小,则线圈中心处的磁场强度即愈大。

(5)圆形线圈和圆盘形薄磁铁的磁力线形状相似。

2.螺线形线圈电流的磁场

(1)用一条长导线绕成螺线形的长线圈,相当于由很多个圆形线圈所串联而成,每一圆形导线在中心处所建立的磁场均为同向,可以增强效应,故线圈中心处的磁场较单匝圆形线圈为强。

(2)线圈内部磁力线形成方向相同的直线,在线圈约两端磁力线则渐弯曲向外。

(3)螺线形线圈的磁力线特性与棒形磁铁的磁力线相似,线圈内的磁力线与线圈外方向恰相反。

(4)线圈内磁场的强度与线圈上的电流及单位长度内线圈的圈数成正比。3.螺线形线圈电流内磁场方向的右手螺旋定则(安培定理):以右手掌握住线圈,四指指向电流方向,大拇指所指的方向即为线圈内磁力线方向。

电磁铁原理?

电磁铁原理:

内部带有铁芯的通电螺线管叫电磁铁。当在通电螺线管内部插入铁芯后,铁芯被通电螺线管的磁场磁化。磁化后的铁芯也变成了一个磁体,这样由于两个磁场互相叠加,从而使螺线管的磁性大大增强。为了使电磁铁的磁性更强,通常将铁芯制成蹄形。

但要注意蹄形铁芯上线圈的绕向相反,一边顺时针,另一边必须逆时针。如果绕向相同,两线圈对铁芯的磁化作用将相互抵消,使铁芯不显磁性。

另外,电磁铁的铁芯用软铁制做,而不能用钢制做。

否则钢一旦被磁化后,将长期保持磁性而不能退磁,则其磁性的强弱就不能用电流的大小来控制,而失去电磁铁应有的优点。

电磁铁的工作原理是什么?

电磁铁内部带有铁心的、利用通有电流的线圈使其像磁铁一样具有磁性的装置叫做电磁铁,通常制成条形或蹄形。

铁心要用容易磁化,又容易消失磁性的软铁或硅钢来制做。这样的电磁铁在通电时有磁性,断电后就随之消失。

电磁铁有许多优点:电磁铁磁性的有无,可以用通、断电流控制。磁性的大小可以用电流的强弱或线圈的匝数来控制。

电磁铁在日常生活中有极其广泛的应用。

电磁铁是电流磁效应(电生磁)的一个应用,与生活联系紧密,如电磁继电器、电磁起重机、磁悬浮列车等。

电磁铁的工作原理及应用特点

电磁铁:

内部带有铁心的、利用通有电流的线圈使其像磁铁一样具有磁性的装置叫做电磁铁,通常制成条形或蹄形。铁心要用容易磁化,又容易消失磁性的软铁或硅钢来制做。这样的电磁铁在通电时有磁性,断电后就随之消失。

电磁铁有许多优点:电磁铁磁性的有无,可以用通、断电流控制。磁性的大小可以用电流的强弱或线圈的匝数来控制。电磁铁在日常生活中有极其广泛的应用。 电磁铁是电流磁效应(电生磁)的一个应用,与生活联系紧密,如电磁继电器、电磁起重机、磁悬浮列车等。
