真空断路器合闸闭锁电磁铁的分类及作用


有关真空断路器合闸闭锁电磁铁的分类及作用,两种闭锁电磁铁,即合闸闭锁电磁铁与小车闭锁电磁铁,闭锁电磁铁要求不得电时不得合闸。

真空断路器合闸闭锁电磁铁

真空断路器合闸闭锁电磁铁的分类及作用

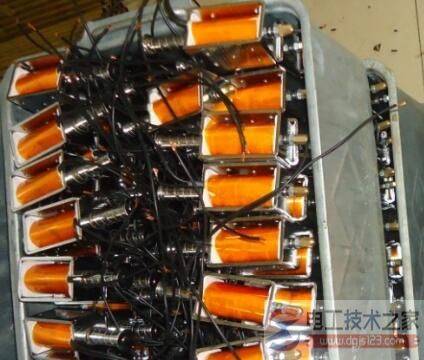

参考图:断路器合闸闭锁电磁铁

闭锁电磁铁的作用:不得电时不得合闸,一个卡住了合闸按钮的机构,只有得电的合闸按钮才能按下去。

主要防止人员误碰合闸回路造成事故,或小车不到位合闸造成事故,其闭锁回路还可以与隔离开关、负荷开关等组成电气联锁锁。

闭锁电磁铁是与外部回路配合防止误合断路器的(当然也可以用在隔离、负荷开关上)。

在断路器合闸回路中串接了闭锁的常开辅助点,只有闭锁得电,合闸回路才会通。闭锁电磁铁的顶杆安装在合闸轴旁,未吸起时,顶杆将锁住合闸机构,使断路器不能手动合闸。

闭锁未得电时,既能防止电动也能防止手动合闸。

二种闭锁电磁铁

1、合闸闭锁电磁铁

这种电磁铁用于锁合闸,只有给电磁铁通电,电磁铁吸合后,断路器才能合闸,通常用于断路器间的一个连锁。

比如单母线分断系统中两台进线断路器,保证只有一台断路器投入运行,可以加一个这样的连锁。

2、小车闭锁电磁铁

为了防止断路器被误摇入或摇出,在试验位置,只有小车闭锁电磁铁得电,断路器才能摇入,反之在工作位置,只有小车闭锁电磁铁得电,断路器才能摇出。
