照明双控开关的线路图

双控开关线路与单控开关线路有所不同,会接单控线路,但不一定能掌握双控线路怎么接。

1、双控开关线路的应用例子,根据自己电灯的安装情况做下参考。假定电灯安装在1楼和2楼之间的楼梯,1楼进门处安装一个开关,2楼的楼梯口安装一个开关,电源线接口在1楼进门处。

2、双控线路用的不是普通的单控开关,需要使用双控开关。因此,安装线路之前一定要买双联开关,虽然单控开关也可以实现双控线路功能,但很麻烦,成本高,日常操作不方便。

双联开关外形千差万别,原理一样的,水电五金店都有卖的,一个双联控制的电灯线路需要两个双联开关。

3、为了防止日常维护出现安全隐患,布线所用的线缆,最好也采用二色线,以区分火线和零线。一般火线都用红色绝缘皮的线缆,零线用其他颜色绝缘皮的线缆,在采购线缆时需要注意。

4、开关安装在火线上,不能随便装,否则有触电危险。因此,在安装线路前,先用电笔检查下进户的电源线,确认火线和零线。

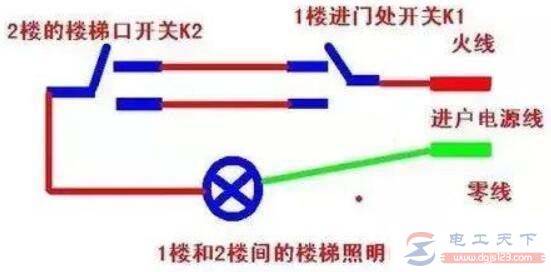

5、按照下图所示原理图进行布线。

双控开关接线示例:双控线路怎么接,一例照明双控开关的线路图

从电源进户线出来的火线接到单刀双掷开关K1的单刀接线柱上,K1、K2开关的双掷接线柱分别用红线缆连接,K2的单刀接线柱跟电灯的一个接线柱连接,电灯的另一接线柱连接电源线的零线。

6、接线完成后,一定要对电线铰接处用绝缘的电工胶布密封,防止短路和触电。至此,双控电灯线路就安装完毕了。
