led手电筒电路图_led节能灯工作原理


有关led手电筒的电路图,led手电筒驱动电路原理,led节能灯工作原理,节能灯的工作原理是通过镇流器给灯管灯丝加热,并提供了一个高效率led驱动电路图,供大家学习参考。

一、led手电筒电路图

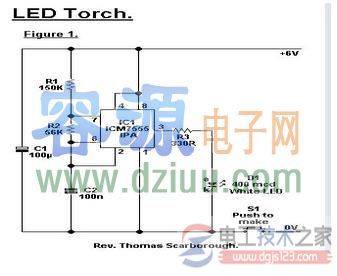

本电路应用ICM7555芯片作为核心器件,电路应用+6V供电,制作成功率100%,可用于生产企业批量生产制作,也可供电子爱好者学习。

电路图如下:

led手电筒电路图_led节能灯工作原理

二、led手电筒驱动电路原理

一种廉价的LED手电筒,这种手电前端为5~8个高亮度发光管,由于使用1~2节电池。使用超高亮度发光管的原因,发光效率很高,工作电流比较小,实测使用一节五号电池5头电筒, 电流只有100 mA左右,非常省电。

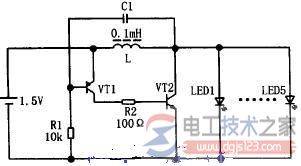

如果使用大容量充电电池,可以连续使用十几个小时,笔者就买了一个。从前端拆开后,根据实物绘制了电路图,如图1。

led手电筒电路图_led节能灯工作原理

图1 led手电驱动电路原理图

led手电筒驱动电路的工作原理

接通电源后,VT1因R1接负极,而c1两端电压不能突变。VT1(b)极电位低于e极,VT1导通,VT2(b)极有电流流入,VT2也导通,电流从电源正极经L、VT2(c)极到e极,流回电源负极,电源对L充电,L储存能量,L上的自感电动势为左正右负。

经c1的反馈作用,VT1基极电位比发射极电位更低,VT1进入深度饱和状态,同时VT2也进入深度饱和状态,即Ib>Ic/β(β为放大倍数)。随着电源对c1的充电,C1两端电压逐渐升高,即VTI(b)极电位逐渐上升,Ib1逐渐减小, 当Ib1<=Ic1/β时,VT1退出饱和区,VT2也退出饱和区,对L的充电电流减小。

此时,L上的自感电动势变为左负右正,经c1反馈作用。VT1基极电位进一步上升,VT1迅速截止,VT2也截止,L上储存的能量释放,发光管上的电源电压加到L上产生了自感电动势,达到升压的目的。此电压足以使LED发光。

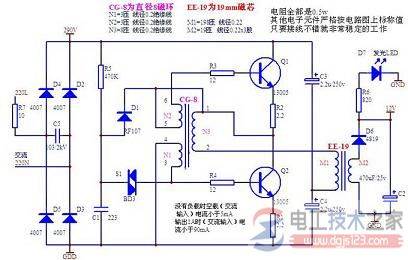

三、led节能灯的工作原理

节能灯的工作原理是通过镇流器给灯管灯丝加热,大约在1160k温度时,灯丝就开始发射电子(因为在灯丝上涂了一些电子粉),电子碰撞氩原子产生非弹性碰撞,氩原子碰撞后获得了能量又撞击汞原子,汞原子在吸收能量后跃迁产生电离,发出253.7nm的紫外线,紫外线激发荧光粉发光。

由于荧光灯工作时灯丝的温度在1160k左右,比白炽灯工作的温度2200k-2700k低很多,所以它的寿命也大提高,达到5000小时以上,由于它不存在白炽灯那样的电流热效应,荧光粉的能量转换效率也很高,达到每瓦60流明以上。

led手电筒电路图_led节能灯工作原理

LED节能灯工作原理:普通的白炽灯光效每瓦10流明左右,寿命大约在2000小时左右,它的工作原理是:当灯接入电路中,电流流过灯丝,电流的热效应使白炽灯发出连续的可见光和红外线,此现象在灯丝温度升到700k即可觉察,由于工作时的灯丝温度很高,大部分的能量以红外辐射的形式浪费掉了。

LED节能灯工作原理:节能灯除了有白色光之外,还有黄色(暖光)光。一般来讲,在同一瓦数之下,一盏节能灯比白炽灯节能80%%,平均寿命延长6-8倍,热辐射仅20%%。非严格的情况下,一盏5瓦的节能灯光照可视为等于25瓦的白炽灯,7瓦的节能灯光照约等于40瓦的,9瓦的约等于60瓦的。

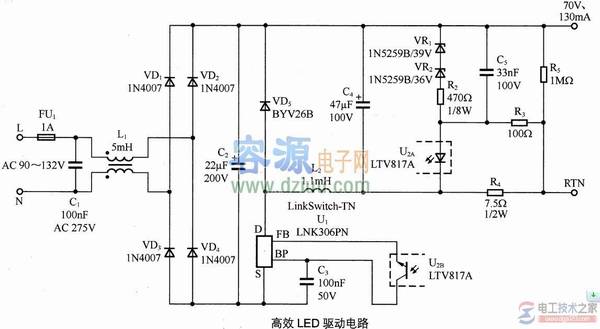

四、高效率led驱动电路图

该恒定电流输出电路非常适合驱动LED,高输出电压支持一个LED串,这样无需考虑在LED之间分配电流,可在负载断开、过载、短路和过热情况下提供保护。

该电路在整个工作电压范围内的效率都非常高(大于90%),具有小巧轻便、成本低、所需元器件数量少的优点,可满足EN55022B的传导EMI限值,EMI裕量大于10dBuV。

led手电筒电路图_led节能灯工作原理
