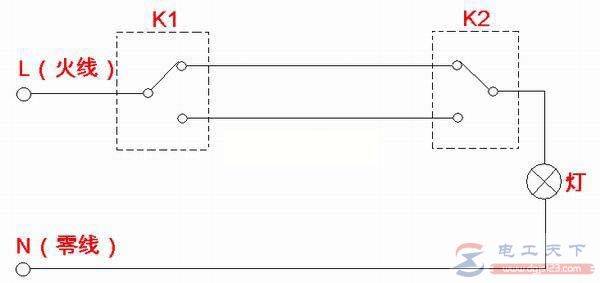

双控开关的电路原理图

一例双控开关的线路图,附双控开关电路原理图说明

双控开关,是由两个独立的单刀双掷开关组合来实现的,每个品牌和系列的开关都有单极和双极的,双极就是双控的。从上面的图上可知拨动哪个开关(K1或K2),整个电路的状态都会切换(连通和断开),实现了任何一个开关都可以随时打开或关掉所控制的灯,这就是双控。

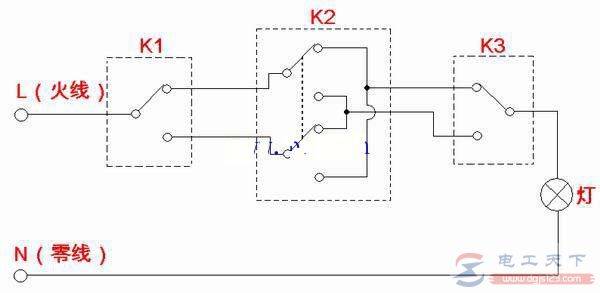

同理,三控开关就是三个不同地点的开关可以任意地用其中一个随意控制一个灯,电路稍微复杂一点,用到了一个双刀双掷开关:

一例双控开关的线路图,附双控开关电路原理图说明

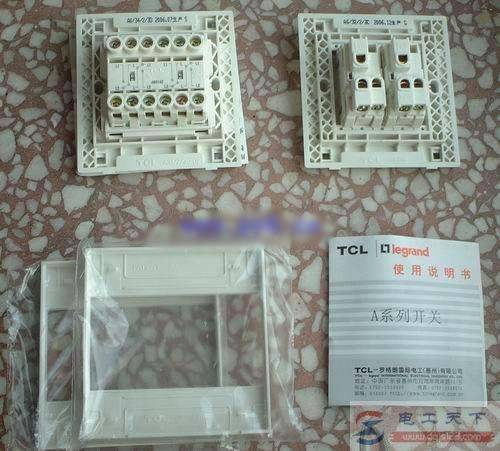

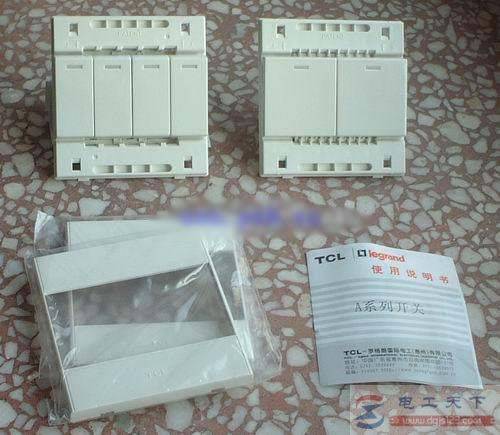

双控开关

一例双控开关的线路图,附双控开关电路原理图说明

一例双控开关的线路图,附双控开关电路原理图说明

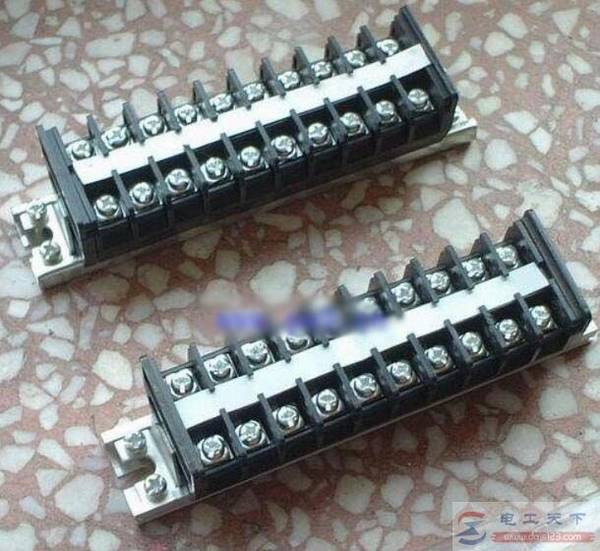

三控开关的连接比较复杂,用两个接线排(下面那二个)接成模块,做上标记,在使用时只需要把每根线接到相应的端子上即可。

一例双控开关的线路图,附双控开关电路原理图说明

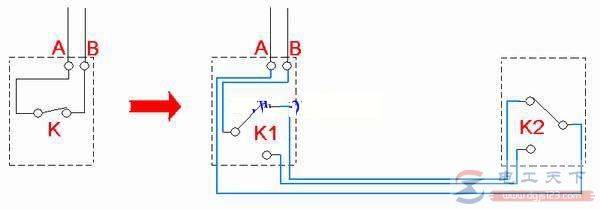

最常用的是双控开关,多数情况下是把原有的一个单控开关改成双控,见下图(单控开关改为双控开关的接线图):

一例双控开关的线路图,附双控开关电路原理图说明

图中A、B就是原有线路中的开关线,把原有的单极开关(K)拿掉,换上双极开关(K1),通过走线槽由这个原有的开关盒(K1)过3根线到新的开关盒(K2),图中A、B两根线不必区分,哪根是A哪根是B无所谓,双极开关中的两个极(K1、K2中垂直方向并排的那两组开关端子)也不必区分。

双控,就是两个以上的控制开关,也就是说,一个照明灯具,可以在不同的地方控制,我们最常用的有;楼梯间、地下室、长走廊道,大卧室等。

很多主卧室都是带卫生间,会有一个小走道,在开门口的地方开灯,到床头关灯,就是最方便的双控了。

双控开关是很普通的开关面板,五金店都有卖的,主要是先布好电线,它与一般的灯具电线有一点不同,在布线时控制灯具在施工规范上,灯具控制L相线也就是我们常说的控制火线,

在控制开关的面板上,加上一根回路线的是双控开关,加上两个回路,三个控制点的可以三控,这种情况主要在楼梯上使用。
