二例双刀双掷开关的接线图


有网友问双刀双掷开关怎么接线,如何用双刀双掷开关控制直流电动机转向,以及如何用双刀双掷开关来实现三地控制一盏灯的接线图,下面通过实例来看下。

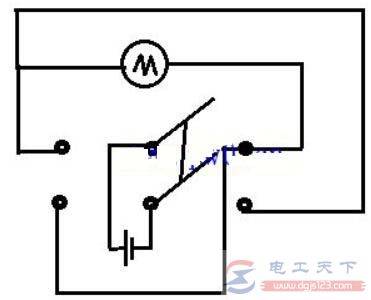

1、双刀双掷开关控制直流电动机转向的原理电路图

如下:

二例双刀双掷开关的接线图

2、双刀双掷开关电路原理图

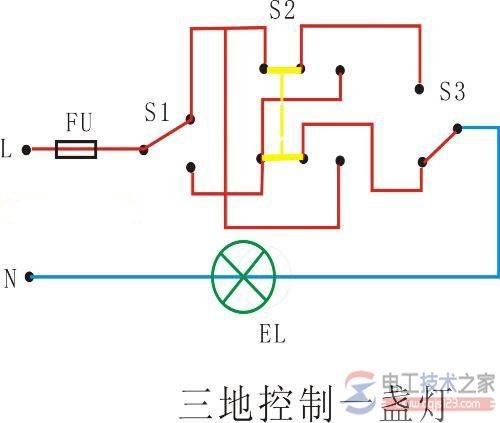

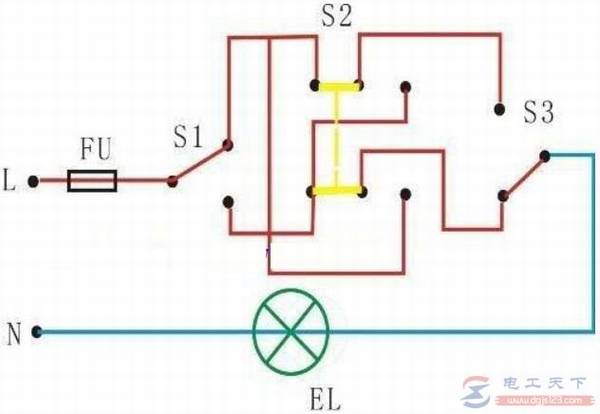

实现三地控制一盏灯的接线图,如下:

二例双刀双掷开关的接线图

双刀双掷开关电路图与原理图

二例双刀双掷开关的接线图

有关双刀双拼开关的电路图与原理图,什么是双刀双拼开关,双刀双掷开关和双控开关是不一样的双刀双掷开关,有关这种开关在的实物图、电路图与实际应用电路等。

单联三控开关接线图:双控开关与双控双刀双位的接线方法

二例双刀双掷开关的接线图

分享一个单联三控开关接线图,三个双控开关控制,两个双控加一个双刀双位,装一个220V继电器(两组动合、两组转换)在双控开关内部。

双联双刀双掷开关的接线图

二例双刀双掷开关的接线图

有关双联双刀双掷开关接线图的特点,双联双刀双掷开关接线方式,这种开关有6个接线脚,可以实现直流电源正负级方向的转换,同时为正或者为负电机都不转,左边负右边正正转,右边负左边正反转。
