电灯开关怎么接插座,一例电灯开关改插座的接线图


电灯开关改插座接线图

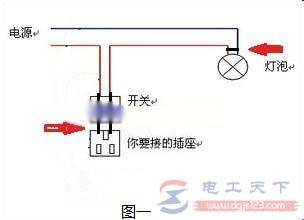

1. 普通的电灯开关只有2根线,把这2根线接个插座,把灯泡的线短接,把开关去掉,见图1。

电灯开关怎么接插座,一例电灯开关改插座的接线图

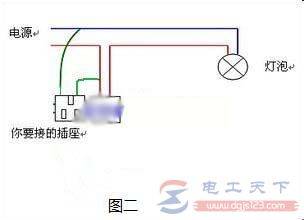

2. 如果电灯和电源插座都要同时用的话,必须加一根线才行,见图2。

电灯开关怎么接插座,一例电灯开关改插座的接线图

正常情况下,开关的一头接火线,另一头接灯线,而灯的另一头接零线,也就是开关和灯是串联的。

在开关处接插座,只能接2孔与插座,与开关并联,也就是插座与灯串联。插座插入电器也与灯串联,结果是灯与电器都不能正常工作。但当电器是微功率的(如手机充电器),则可以使用,也没有危险。

一、带有电灯开关的插座有很多种,比如一开五孔插座(如下图)、两开三孔插座等,接法都大同小异。

电灯开关怎么接插座,一例电灯开关改插座的接线图

二、一开五孔插座的接线方法

以一开五孔插座为例,介绍电灯接插座的接线方法。

1、一开五孔插座接线:开关可以控制插座的接法(如下图)。

电灯开关怎么接插座,一例电灯开关改插座的接线图

2、一开五孔插座接线:开关只控制灯的接法

电灯开关怎么接插座,一例电灯开关改插座的接线图

根据需要购买适合的插座面板,按照电气规范将220V零线和火线接入就可以了。
