二极管延长白炽灯使用寿命的应用电路图

用二极管延长白炽灯寿命的电路图

以前我们介绍过二极管延长白炽灯寿命的方法，这里再来看一个二极管整流电路的应用实例，来看下二极管延长白炽灯的使用寿命的电路图：

在电路中串联一只整流二极管，使流过灯泡的电流为交流电的半个周期电流，可以起到延长灯泡寿命的目的。

缺点：会降低白炽灯泡的亮度。

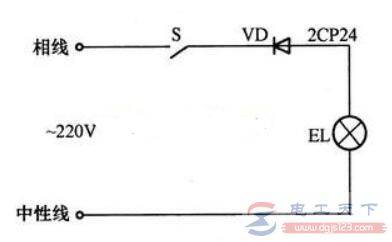

图1，二极管延长白炽灯使用寿命

适用范围：此电路适用于楼梯、走廊、厕所等对照明亮度要求不高的场所。

技术要求：二极管耐压大于400V，额定电路为1A（如1N400F）。
