用白炽灯来做应急照明时，其线路图应该如何来设计，所用到的电器元件有哪些，电工天下小编整理了白炽灯应急照明的工作原理，以及应急照明的线路图，供大家学习参考。
白炽灯应急照明线路图
当市电电网正常供电时，220V的交流市电电压经电容C1压，再经二极管VD1的半整流和电容C2的滤波后，以约90mA的脉冲电流给电池充电。
与此同时，晶体管VT1基极加上正偏压而处于导通状态，使VT2处于截止状态，灯泡EL不亮。
一旦市电电网断电，晶体管VT1由导通变成截止，VT2由截止变成导通，灯泡点亮。
二极管VD2的作用是隔离电池和VT1的基极，保证市电一停，VT1转向截止。
市电恢复供电后，VT1导通，EL熄灭，电路复位。

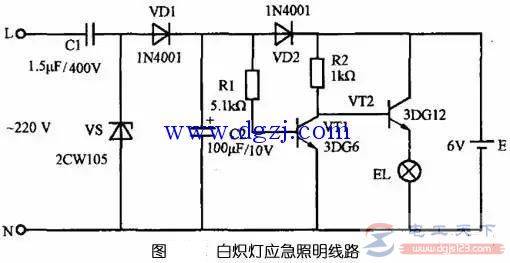

图1，白炽灯应急照明线路图
上图：EL为6.3V、0.15A的小灯泡，电池用4节1号电池，或用6V蓄电池。
以上就是白炽灯应急照明线路图的相关知识，希望对大家有所帮助。
