两个插座串联时的连接方法


有关插座连接的小知识,将两个插座串联在一起,应该怎么进行接线操作,插座从主电路中引出来的三根线,应该如何进行连接,下面一起来看下。

两个插座串联时怎么接线

第一步:第一个插座的接线

插座从主电路中接过来三根线,接到第一个插座中,这三个线也是火线、零线和地线。此时,需要把这三根线与第一个插座面板连接。

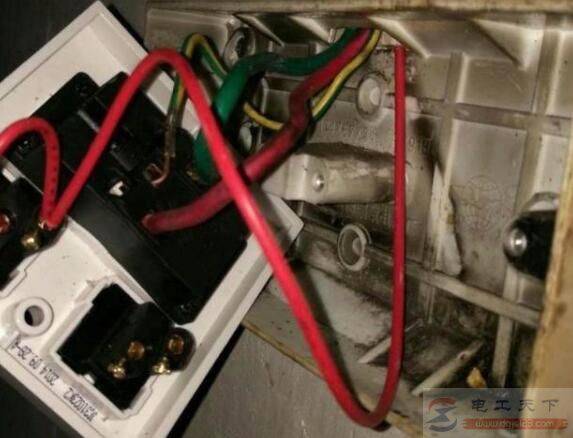

两个插座串联时的连接方法

第二步:第二个插座的接线

从第一个插座面板后端的接线端子上继续接线,接到第二个插座上,接线时对应的插座面板上相应的接线端子来进行,例如从第一个插座面板后面的L接线端子接出来一根线接到第二个插座的L接线端子上,而且需要从上线口进行接。同理,把零线和地线都对应连接完成。

第三步:插座面板安装到插座底盒上

把接线完成的插座面板安装到所安装的插座底盒上,最后把扣板扣上,即完成了插座串联的连接。
