两个插座并联的接线方法


有关插座接线的小知识,将两个插座并联在一起,应该如何进行接线操作,具体的接线步骤是什么样的,先要在第一个插座的位置做电线分接,然后接插座面板的接线,下面具体来看下。

两个插座并联时的接线步骤

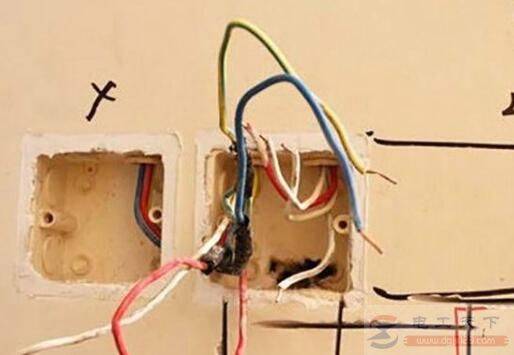

第一步:在第一个插座的位置做电线分接

从主回路引来三根线,这三根线接到第一个插座底盒的位置,在这个位置做电线的分接。

在电线分接时从主线上分出来六根线,其中三根,一根火线,一根零线,一根地线接到第一个插座,另外三根线同样也是一根火线,一个零线和一根地线,接到下一个插座,如此就完成了电线的分接。

两个插座并联的接线方法

第二步:插座面板的接线

无论家庭中安装哪一种插座的面板,在接线时都要按照插座面板后面接线端上面标示的字母来接线。

标志有字母的L的,接上火线;标志有N字母的,接上零线;标志有PE或者E,接上保护零线,也就是常说的地线。两个插座的接线方法与此相同。

第三步:插座面板的安装

把插座后部的电线接好后,把所有电线的接头使用绝缘胶布处理到位,然后把面板安装到底盒上,在安装时使用配套的螺丝与底盒上的螺丝孔对应拧在一起,完成安装,最后把扣板扣上即可。
