墙壁网线插座怎么接线,墙壁网线插座接线方法图解


网线插座接法怎么接,这里说的网线插座,正确叫法是网线模块,一般在室内墙壁上作为网线插孔使用,墙壁网线插座接法大同小异,网线有具体颜色对应不怕接错线,但使用的接线工具不是网线钳。

墙壁网线插座接线方法

把网线和信息模块正确连接起来,使得网络畅通,大多使用双绞线(即一般的网线),双绞线分为T568A和T568B两种线序,信息模块端接入方式分T568A模块和T568B模块两种方式,两种端接方式对应的接线顺序如下:

T586A模式:①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧

T586B模式:①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧

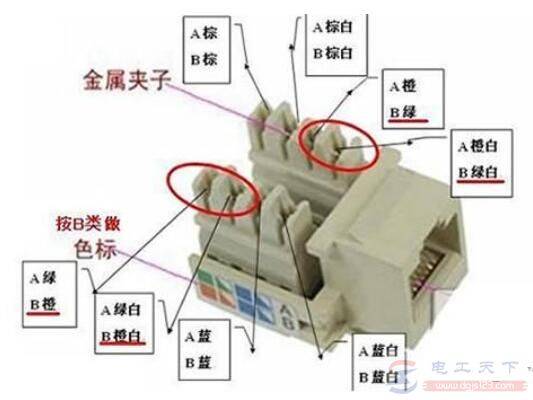

墙壁网线插座怎么接线,墙壁网线插座接线方法图解

在给墙壁网络插座接线时,必须遵循出的接线原则,以下是墙壁网线插座接法步骤:

1、用剥线工具或压线钳的刀具在离线头10厘米长左右(长一点也可以,方便后面压线)将双绞线的外包皮剥去,露出四对双绞线。

2、开始打线,先不要拆开各线对,将相应线对预先压入打线柱时才拆开。按照信息模块上指示的色标选择偏好的线序模式。在一个布线系统中最好只统一采用一种线序模式,防止接乱,影响后续网络故障的排查。

3、把全部线压进各槽位后,用工具压住模块和线,用力压下去,将线卡在模块中,把多余的线头剪掉。

4、把打好线的信息模块装到86盒面板上,完成墙壁网线插座的安装。
