用三个开关控制一盏灯该怎么接线


有网友问三个开关怎么控制一个灯,如果不同位置的三个开关都可以有效控制一个灯的开与关,与用一个开关控制一个灯或两个开关控制一个灯的接线要复杂很多,在开关选用上也是有要求的。

三个开关控制一盏灯的接线方法

1、开关选择

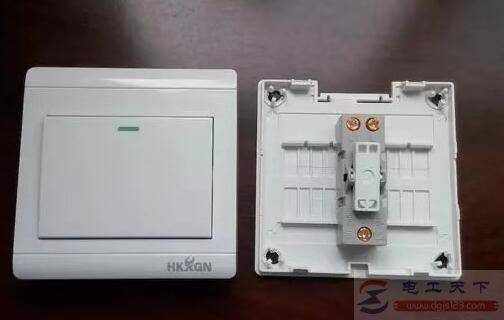

两个双控开关(双联开关)和一个多控开关(双刀双掷开关),如下图:

用三个开关控制一盏灯该怎么接线

(图一、双控开关)

用三个开关控制一盏灯该怎么接线

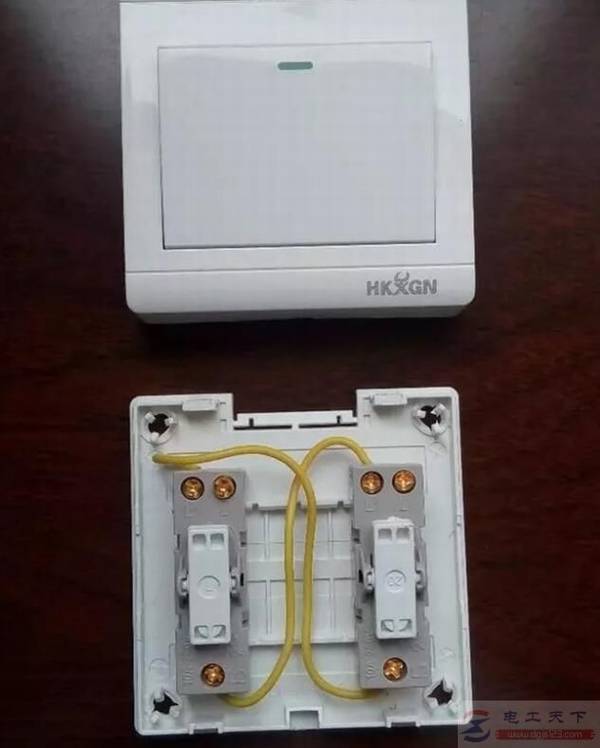

(图二、多控开关)

二、接线

双联开关有三个接线端子,即:一个公共端L、一个常闭端L1及一个常开端L2。图二,多控开关由两双联开关组合而成,有两对常开、常闭点,其中一组常开点与另一组常闭点相连接,常闭点与另一组常开点相连接,也称跳线。

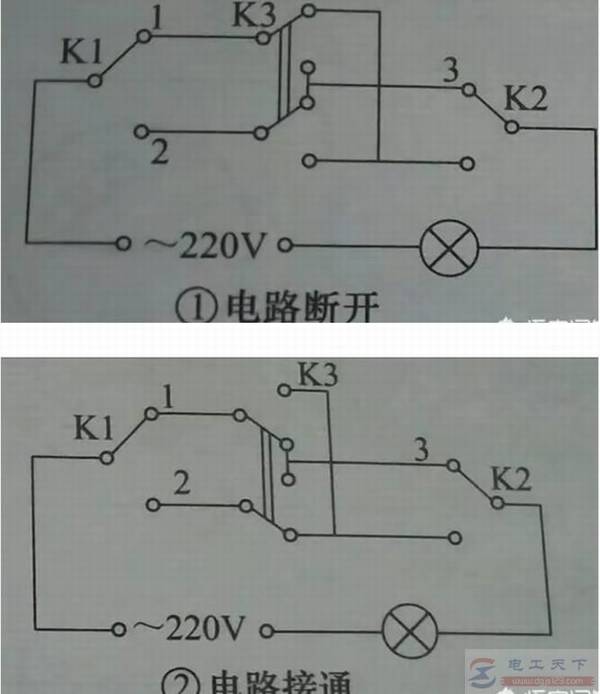

以下是电路图:

用三个开关控制一盏灯该怎么接线

(图三,三开关控制一个灯电路)

实物接线分四步:(示例)

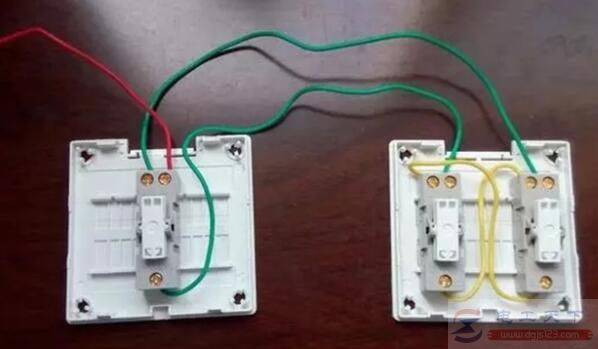

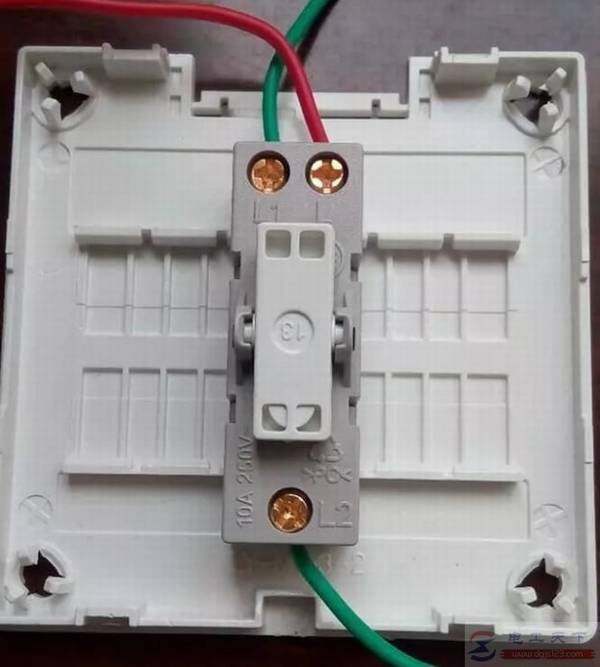

第一步:接第一个双联开关与多控开例关的连线。

用三个开关控制一盏灯该怎么接线

用三个开关控制一盏灯该怎么接线

(图四。)

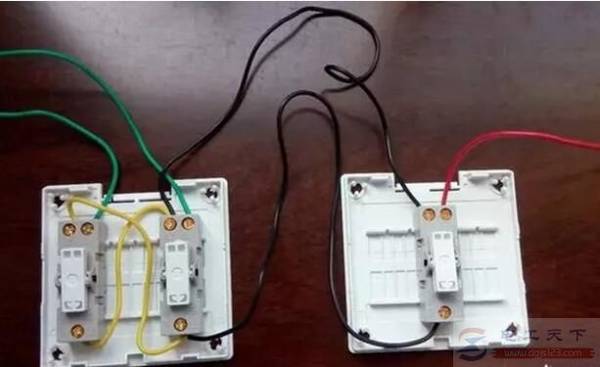

第二步:多控开关与另一个双联开关的接线。

用三个开关控制一盏灯该怎么接线

(图五。)

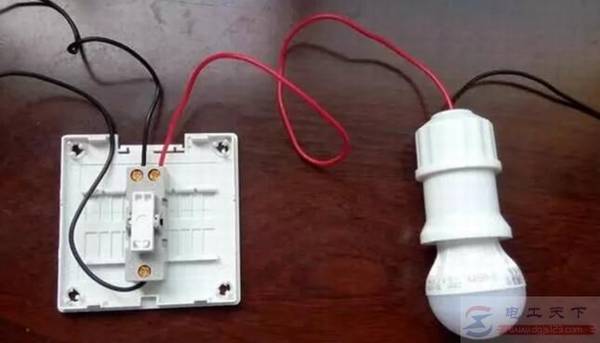

第三步:双联开关与照明灯相连接。

用三个开关控制一盏灯该怎么接线

(图六,开关上红色线与灯头的火线接线端相连)

第四步:把图四中与开关连接的红色线另一端接电源火线上,把图五中与灯头相接的黑色线另一端接电源的零线上,接线完毕。如此,实现三个不同地方的开关在任意位置控制灯的点亮与熄灭。
